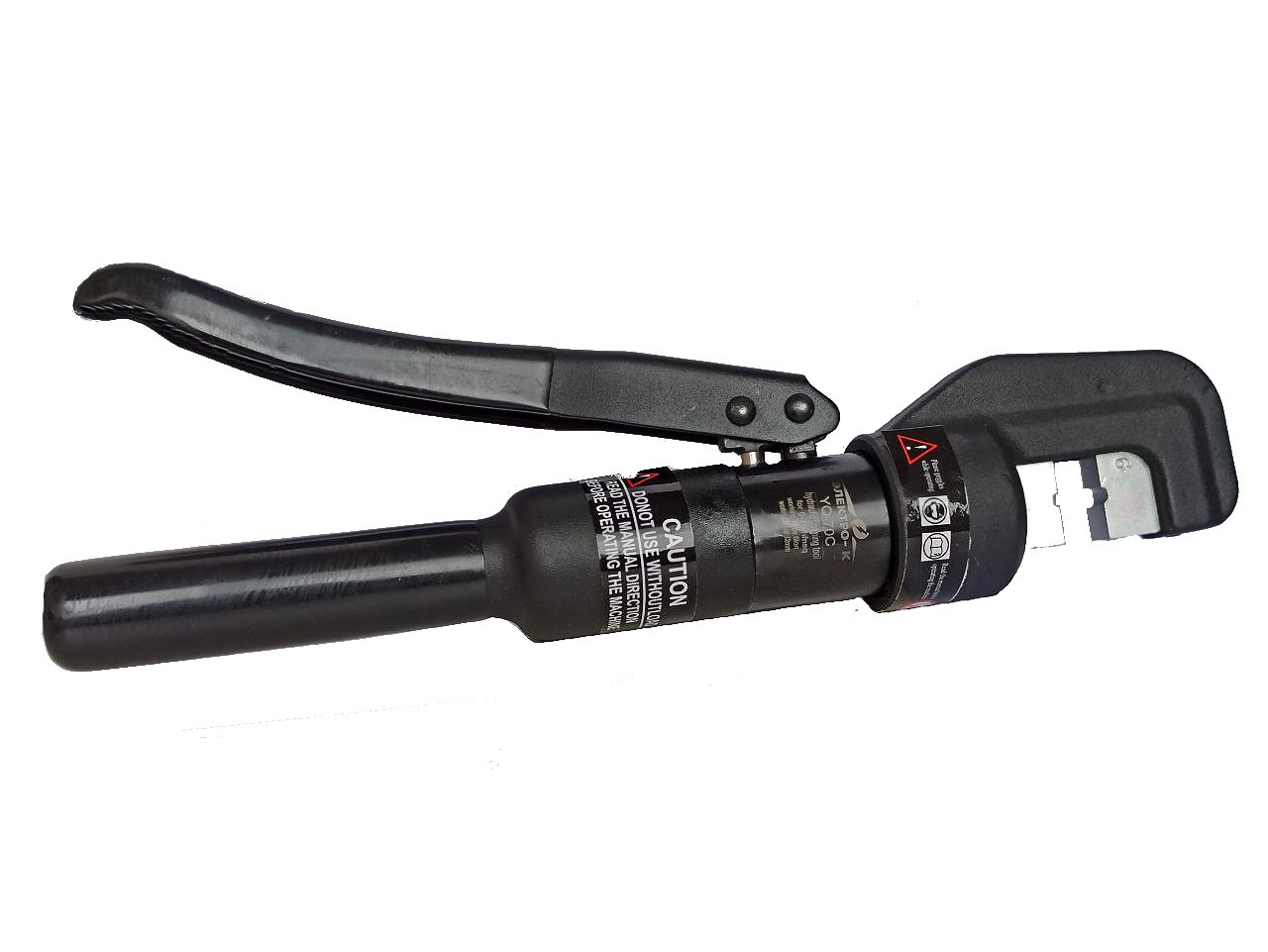

Гидравлический опрессовщик кабельных наконечников YQ-70C

2 035,80 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: YQ-70
Гидравлический опрессовщик кабельных наконечников YQ-70C
Гидравлический опрессовщик кабельных наконечников YQ-70CВ наявності
2 035,80 ₴
+380 (98) 097-91-41
Андрій
  • +380 (95) 690-37-65
    Андрій
+380 (98) 097-91-41
Андрій
  • +380 (95) 690-37-65
    Андрій
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Гидравлический опрессовщик кабельных наконечников YQ-70C является недорогой функиональной моделью с шестигранним видом опресовки.

Гидравлические прессы позволяют создавать механические соединения типа кабельная жила-гильза или кабельная жила-наконечник с помощью механической опрессовки. Прессы снабжены сменными матрицами, предназначенными для различных сечений жил. Гидравлические прессы значительно облегчают процесс опрессовки так как требуют применения меньших усилий, чем механические прессы. В комплект входит набор матриц и защитный футляр.

пресс гидравлический YQ-70 (ПГР-70) для опрессовки силовых кабельных наконечников и соединительных гильз сечением от 4 мм2 до 70 мм2. Кабельный пресс очень компактный, имеет С -образную головку и поставляется в удобном пластиковом кейсе с набором прессующих матриц шестигранной формы.

Характеристики

  • Набор из 8-ми сменных матриц в комплекте
  • Диапазон сечений:
    — медные наконечники 6–70 мм²
    — алюминиевые наконечники 10–70 мм²
  • C-образная рабочая головка
  • Максимальное усилие: 6 т
  • Ход поршня: 10мм
  • Клапан ручного сброса давления

Преимущества YQ-70 (ПГР-70)

  1. Вращающаяся рабочая головка
  2. Ремкомплект: набор уплотнительных колец в каждом инструменте
  3. Прочный пластиковый кейс для хранения инструмента и комплекта матриц
  4. Длина: 320 мм
  5. Вес комплекта/инструмента: 2,60/1,70 кг
  6. Габариты упаковки: 335х165х65 мм

Маркировка YQ-70 (ПГР-70) означает: пресс гидравлический ручной, максимальная площадь сечения жилы 70 мм2 (материал не имеет значения, медь / алюминий).


Технические характеристики

  • размер обжимаемых матриц 6, 8, 10, 16, 25, 35, 50, 70;
  • после обжима хвостовик наконечника получит форму шестигранника;
  • рабочее значение температуры окружающего воздуха варьируется от -10 до +60 °C;
  • габаритные размеры:
    • упаковки – 335х165х65 мм (высота, длина, ширина соответственно);
    • агрегата в рабочем состоянии 320х110х58 мм;
  • масса:
    • нетто 2,8 кг;
    • брутто 3,4 кг;
  • максимальное усилие 8 тонн;
  • гарантия от производителя 1 год.

Свойства гидравлического масла:

  • индекс вязкости 150;
  • кинематическая вязкость рабочей жидкости, мм2/с:
    • при 0 °C – 75;
    • при +20 °C – 30;
    • при +40 °C – 15;
    • при +100 °C – 3,8;
  • плотность рабочей жидкости при +15 °С равна 871 кг/м3.



Конструкция гидравлического пресса YQ-70 (ПГР-70)

Элементы конструкции пронумерованы на рисунке:


1 – головка;

Схема


2 – полуформы матрицы;
3 и 4 – ручки верхняя и нижняя;
5 – винт.

Рабочая жидкость – гидравлическое масло, в котором не допускается присутствие воды. Запрещается использовать коррозионно-активные вещества в качестве рабочей жидкости.


Руководство по эксплуатации

1. Удалите изоляцию необходимой длины с провода.
2. Вставьте провод зачищенным концом в наконечник (площадь сечения провода должна соответствовать номеру наконечника).
3. Установите полуформы матрицы 2 (см. рисунок выше) в головку 1 (номер матрицы должен быть равен номеру наконечника).
4. Переведите винт 5 по часовой стрелке в положение «ON».
5. Поместите провод с наконечником в фигурный паз между полуформами матрицы.
6. Произведите качающие движения ручкой 3 до момента соприкосновения торцов матрицы.
Обжим гильзы происходит от центра к краям. Запрещается перемещение ручки 3 к ручке 4 после того, как торцы матриц соприкоснулись.
7. Переведите винт 5 против часовой стрелки в положение «OFF».
8. Извлеките провод с наконечником из матрицы.
9. По окончанию работы сведите ручки 3 и 4.

Если пресс долго не эксплуатировался, замените масло.
При обнаружение течи рабочей жидкости в процессе обжатия незамедлительно проведите действия, описанные в пунктах 7-9.

Во время хранения изделие должно быть заполнено рабочей жидкостью, его головка обрабатывается консервационной смазкой. Не допускается хранение в среде с коррозионно-активными веществами.

Характеристики
Основні
Країна виробникКитай
Гарантійний термін1 міс
Інформація для замовлення
  • Ціна: 2 035,80 ₴
