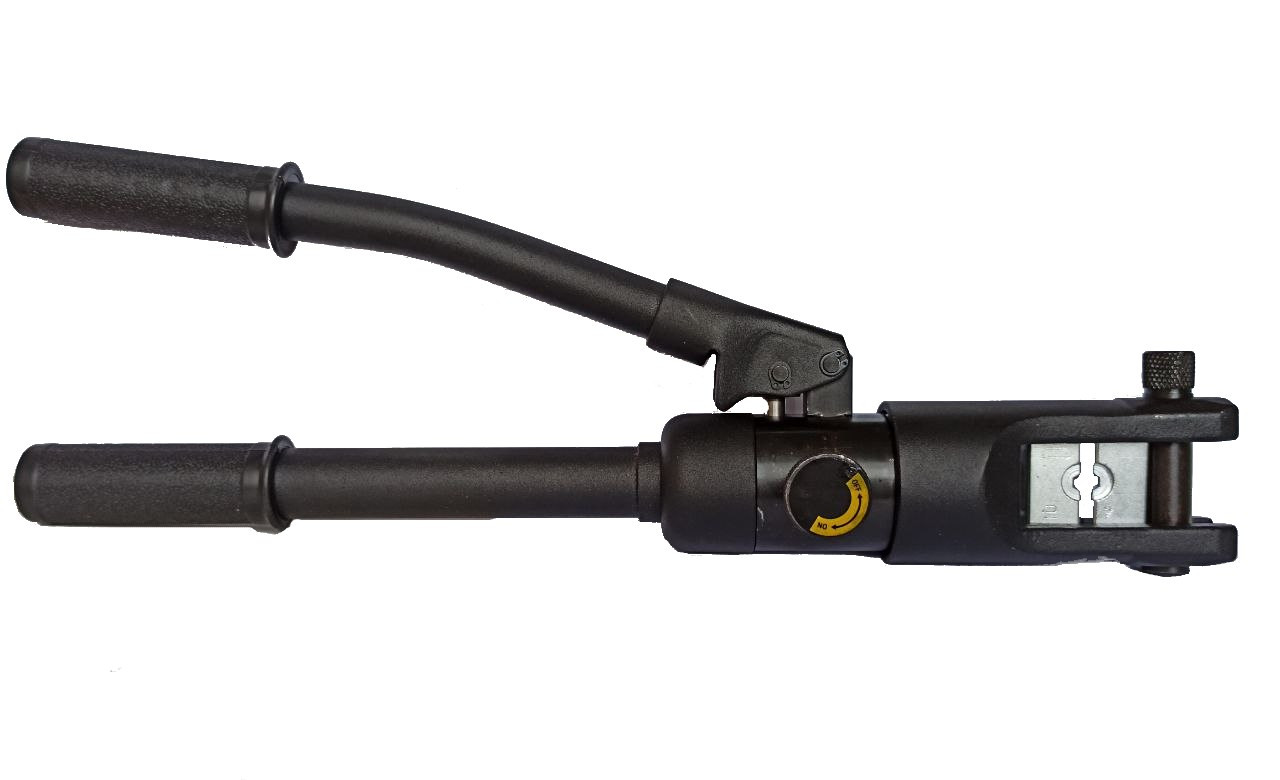

Гидравлический опрессовщик кабельных наконечников YQ-120A(10-120мм.кв)

Гидравлический опрессовщик кабельных наконечников YQ-120A выполнит операции по обжимке кабельных гильз и наконечников широкого диапазона сечений

Гидравлические прессы позволяют создавать механические соединения типа кабельная жила-гильза или кабельная жила-наконечник с помощью механической опрессовки. Прессы снабжены сменными матрицами, предназначенными для различных сечений жил. Гидравлические прессы значительно облегчают процесс опрессовки так как требуют применения меньших усилий, чем механические прессы. В комплект входит набор матриц и защитный футляр.

пресс гидравлический YQ-120 (ПГР-120) для опрессовки силовых кабельных наконечников и соединительных гильз сечением от 6 мм2 до 120 мм2. Кабельный пресс очень компактный, имеет С -образную головку и поставляется в удобном пластиковом кейсе с набором прессующих матриц шестигранной формы.

Характеристики

• Набор из 8-ми сменных матриц в комплекте
• Диапазон сечений:
  — медные наконечники 6–120 мм²
  — алюминиевые наконечники 10–120 мм²
• C-образная рабочая головка
• Максимальное усилие: 8 т
• Ход поршня: 12мм
• Клапан ручного сброса давления

Преимущества YQ-120 (ПГР-120)

1. Вращающаяся рабочая головка
2. Ремкомплект: набор уплотнительных колец в каждом инструменте
3. Прочный пластиковый кейс для хранения инструмента и комплекта матриц
4. Длина: 320 мм
5. Вес комплекта/инструмента: 6,3 кг
6. Габариты упаковки: 335х165х65 мм

Маркировка YQ-120 (ПГР-120) означает: пресс гидравлический ручной, максимальная площадь сечения жилы 70 мм² (материал не имеет значения, медь / алюминий).


Технические характеристики

• размер обжимаемых матриц 10, 16, 25, 35, 50, 70, 95, 120;
• после обжима хвостовик наконечника получит форму шестигранника;
• рабочее значение температуры окружающего воздуха варьируется от -10 до +60 °C;
• габаритные размеры:
  • упаковки – 350х485х75 мм (высота, длина, ширина соответственно);
  • агрегата в рабочем состоянии 300х395х65 мм;

• масса:
  • брутто 6,4 кг;
• максимальное усилие 8 тонн;
• гарантия от производителя 1 год.

Свойства гидравлического масла:

• индекс вязкости 150;
• кинематическая вязкость рабочей жидкости, мм²/с:
  • при 0 °C – 75;
  • при +20 °C – 30;
  • при +40 °C – 15;
  • при +100 °C – 3,8;
• плотность рабочей жидкости при +15 °С равна 871 кг/м³.

Конструкция гидравлического пресса YQ-120A (ПГР-120)

Элементы конструкции пронумерованы на рисунке:

1 – головка;

2 – полуформы матрицы;
3 и 4 – ручки верхняя и нижняя;
5 – винт.

Рабочая жидкость – гидравлическое масло, в котором не допускается присутствие воды. Запрещается использовать коррозионно-активные вещества в качестве рабочей жидкости.


Руководство по эксплуатации

1. Удалите изоляцию необходимой длины с провода.
2. Вставьте провод зачищенным концом в наконечник (площадь сечения провода должна соответствовать номеру наконечника).
3. Установите полуформы матрицы 2 (см. рисунок выше) в головку 1 (номер матрицы должен быть равен номеру наконечника).
4. Переведите винт 5 по часовой стрелке в положение «ON».
5. Поместите провод с наконечником в фигурный паз между полуформами матрицы.
6. Произведите качающие движения ручкой 3 до момента соприкосновения торцов матрицы.
Обжим гильзы происходит от центра к краям. Запрещается перемещение ручки 3 к ручке 4 после того, как торцы матриц соприкоснулись.
7. Переведите винт 5 против часовой стрелки в положение «OFF».
8. Извлеките провод с наконечником из матрицы.
9. По окончанию работы сведите ручки 3 и 4.

Если пресс долго не эксплуатировался, замените масло.
При обнаружение течи рабочей жидкости в процессе обжатия незамедлительно проведите действия, описанные в пунктах 7-9.

Во время хранения изделие должно быть заполнено рабочей жидкостью, его головка обрабатывается консервационной смазкой. Не допускается хранение в среде с коррозионно-активными веществами.
