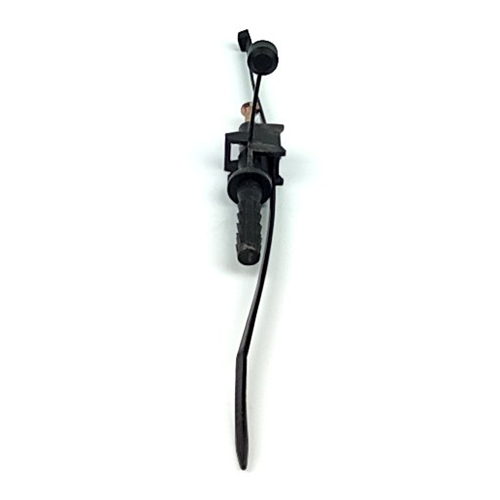

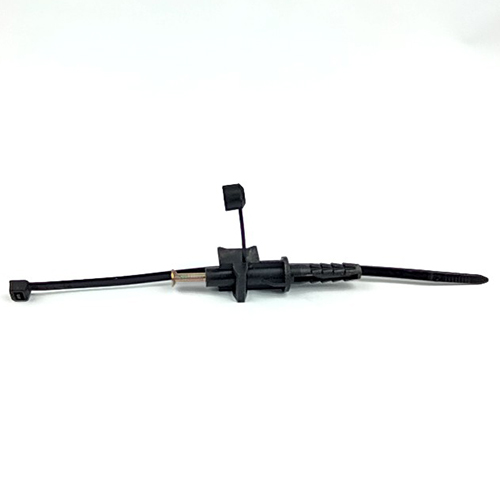

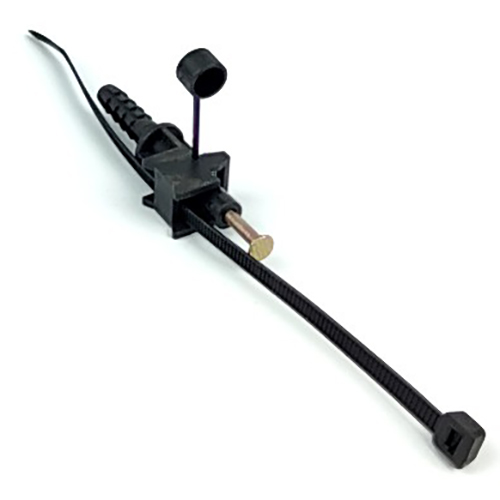

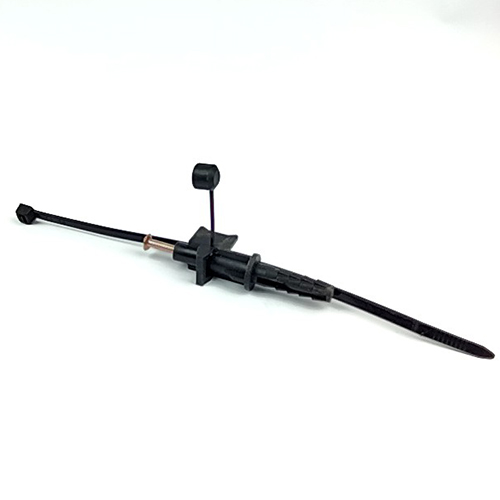

Фасадне кріплення ZCZD-3 для монтажу СІП

Фасадне кріплення ZCZD-3 призначене для дистанційного закріплення СІП на стінах і фасадах будівель. Використовується для прокладання одиночних і паралельних ліній електропередачі на будівлях із різними типами стінових конструкцій. Кріплення розраховане на роботу в умовах відкритого повітря, витримує вплив атмосферної вологи, сонячного випромінювання та механічних навантажень. Відстань до стіни становить 30 мм, діаметр охоплення проводів — 20–50 мм, діаметр монтажного отвору — 6 мм. Конструкція підходить для застосування на фасадах житлових, адміністративних і промислових будівель за температури навколишнього середовища від -40 до +60 °C.

Монтаж кріплення здійснюється шляхом свердління та встановлення гвинта або дюбеля через монтажний отвір діаметром 6 мм. Провід фіксується на кронштейні за допомогою стяжного ремінця, який забезпечує надійне утримання лінії та запобігає зміщенню під навантаженням. За потреби можливе закріплення другої паралельної лінії з використанням додаткового ремінця. Для встановлення потрібен стандартний набір інструментів: дриль, викрутка та рулетка для контролю відстані від стіни. Рекомендується уникати надмірного затягування стяжних ремінців, щоб не пошкодити ізоляцію проводів.

Особливості конструкції:

• Матеріал виготовлення та його властивості: ізоляційний полімер із високою стійкістю до УФ-випромінювання, вологи та механічних впливів
• Розміри та геометрія: відстань до стіни 30 мм, діаметр охоплення проводів 20–50 мм, діаметр монтажного отвору 6 мм
• Допустимі навантаження: утримання проводів вагою до 2–3 кг без деформації
• Тип захисного покриття: інтегрований захисний ковпачок
• Корозійна стійкість: висока за рахунок неметалевого матеріалу
• Температурний діапазон експлуатації: -40…+60 °C
• Додаткові технічні особливості: можливість кріплення другої паралельної лінії, фіксувальний стяжний ремінець

Кріплення ZCZD-3 сумісне з більшістю стандартних ліній СІП і фасадних конструкцій. Цей варіант рекомендується обирати за потреби надійного дистанційного монтажу СІП на фасадах із можливістю встановлення кількох паралельних ліній без прямого контакту проводу зі стіною.

Аналоги: Фасадний кронштейн SC 93-6 PC Sicame.
