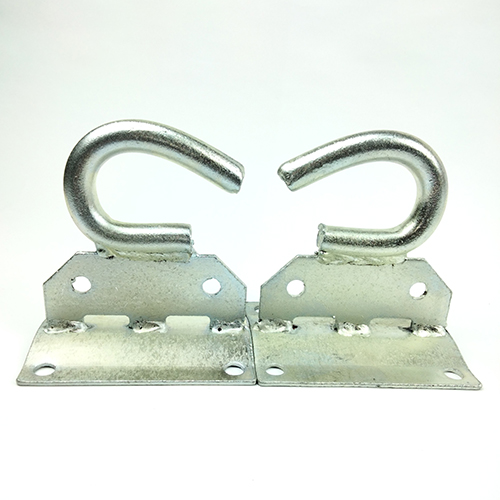

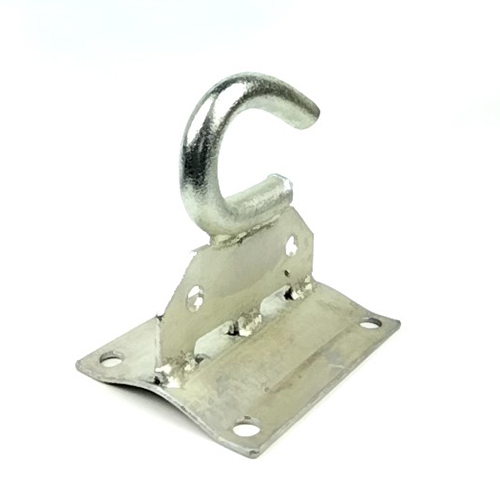

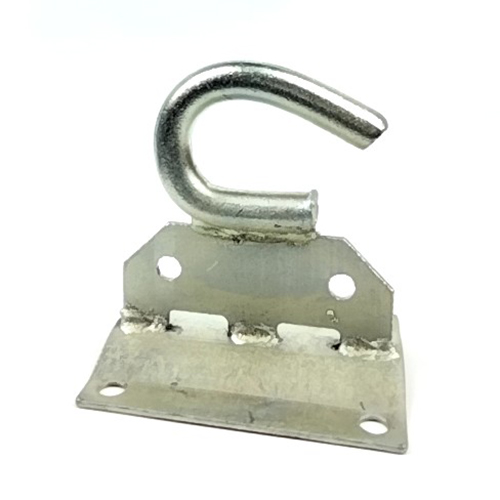

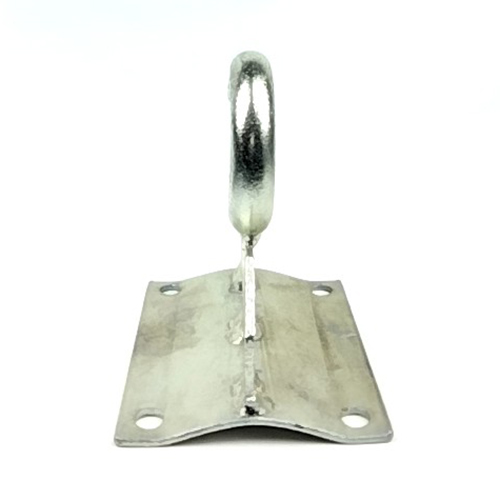

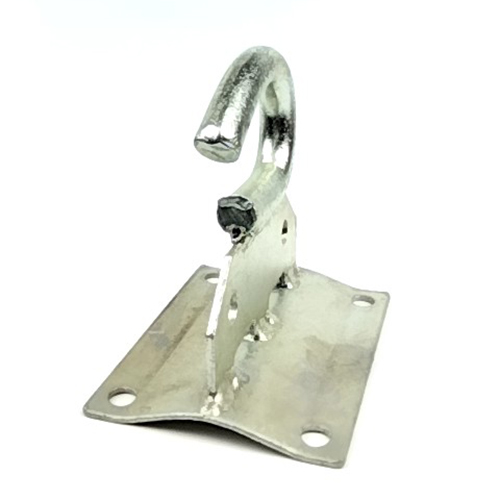

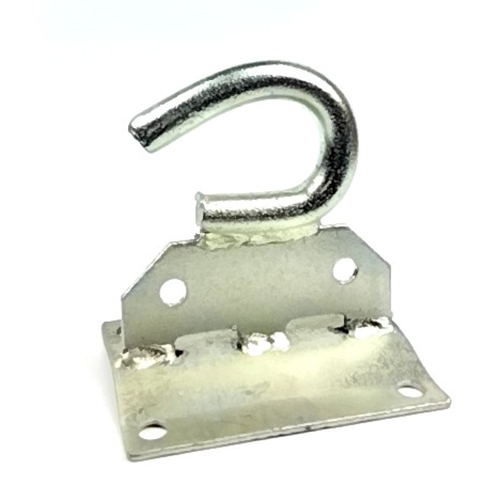

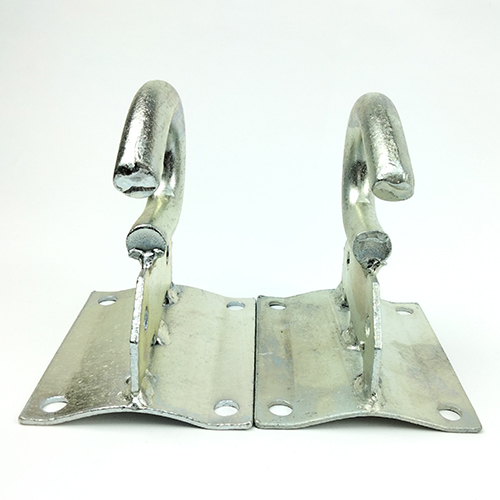

Гак для СІП КБУ-16 для ЛЕП

Гак для СІП універсальний КБУ-16 призначений для монтажу арматури СІП, тросів і канатів на опорах ЛЕП круглого та прямокутного перерізу. Виріб забезпечує кріплення як на металевих і бетонних конструкціях, так і на плоских поверхнях — стінах будівель і фасадах споруд. Основні елементи гака розраховані на експлуатацію в умовах відкритого повітря, включаючи вплив вологи та атмосферних перепадів температури. Маса виробу становить 0,620 кг, мінімальне руйнівне навантаження — 12 кН. Розміри та геометрія гака забезпечують надійний розподіл навантаження на кріпильні елементи під час монтажу лінійної арматури.

Установлення гака КБУ-16 виконується з використанням двох бандажних стрічок шириною 20 мм або чотирьох анкерів. Стрічки фіксуються бандажними скріпами СК-20 або СУ-20. Для монтажу на опорах застосовується стандартний набір інструментів для затягування бандажних стрічок і анкерних болтів. Під час встановлення рекомендується контролювати точне положення гака та забезпечувати правильне натягування кріплення. Виріб розрахований на експлуатацію без додаткового доопрацювання, обмеження щодо типу опор відсутні, за винятком випадків із механічно нестабільними поверхнями.

Особливості конструкції:

• Матеріал виготовлення: сталь гарячекатана, міцність відповідає промисловим стандартам
• Габарити: гак зі сталевого круга діаметром 16 мм, основа товщиною 3 мм, радіус R = 87 мм, вставка між гаком і основою 3 мм
• Допустиме навантаження: мінімальне руйнівне навантаження 12 кН
• Захисне покриття: гальванічне цинкове покриття згідно з ДСТУ 9.301-86, товщина 18–24 мкм
• Корозійна стійкість: забезпечена покриттям і придатна для зовнішньої експлуатації
• Температурний діапазон експлуатації: відповідає стандартам лінійної арматури для СІП
• Додатково: отвори для заземлення, сумісність з усіма типами опор

Гак КБУ-16 сумісний з різними видами лінійної арматури для СІП і підходить для монтажу на металевих, бетонних і плоских поверхнях. Серед аналогів можна розглядати гаки з аналогічною навантажувальною характеристикою та діаметром стрижня 16 мм, однак дана модель забезпечує універсальне кріплення та оптимальний розподіл навантаження. Вибір КБУ-16 виправданий за потреби монтажу на різноманітних типах опор і поверхонь, з гарантією надійності та довговічності експлуатації.

Аналоги гака опор ЛЕП КБУ-16: ЗЕЛК КБЛ, Лизо ГС 16 Ensto SOT29, Ensto SOT39, SICAME GHS016, ИЭК ГС16, ИЭК KBL-16.
