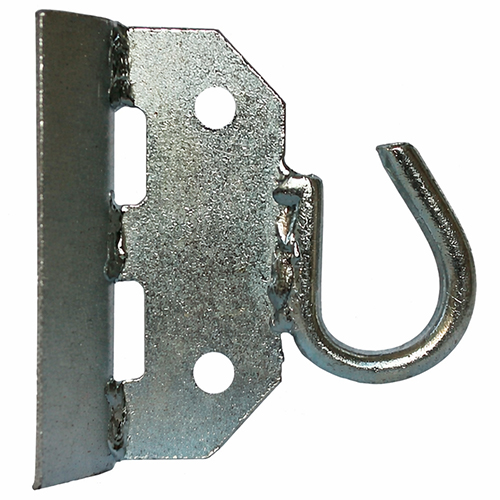

Гак ГС-10 для опор без отворів

Гак для опор без отворів ГС-10 призначений для кріплення легких кабелів, включаючи волоконно-оптичні та телекомунікаційні лінії. Застосовується на круглих і прямокутних опорах ліній електропередач, міського освітлення та телекомунікаційних конструкцій, де відсутні заводські отвори для кріплення. Гак забезпечує надійне підвішування натяжних і підтримувальних затискачів із використанням бандажних стрічок шириною 20 мм. Вага виробу становить 0,380 кг, а мінімальне руйнівне навантаження досягає 5 кН, що дозволяє експлуатувати його в умовах зовнішнього середовища зі змінною вологістю та температурою. Використовується на вулиці при стандартних навантаженнях вітру та ваги кабельних трас.

Монтаж гака ГС-10 здійснюється за допомогою двох бандажних стрічок, що фіксуються бандажними скріпами типу СК-20 або BSC-20. Установка потребує стандартних ручних інструментів для натягування стрічок і фіксації скріп. Особливістю є жорстка основа з гарячекатаного кутника 32×32 мм товщиною 3 мм із ребром жорсткості, що запобігає послабленню або деформації основи під час експлуатації. Рекомендується перевіряти стан кріплення після встановлення та уникати експлуатації при перевищенні допустимого навантаження.

Особливості конструкції:

• Матеріал виготовлення: сталь гарячекатана
• Розміри та геометрія: кутник 32×32 мм, гак із круга Ø10 мм, вставка між гаком і основою 3 мм
• Допустимі навантаження: мінімальне руйнівне навантаження 5 кН
• Тип захисного покриття: гальванічне цинкове покриття
• Корозійна стійкість: відповідає ДСТУ 9.301-86, товщина покриття 18–24 мкм
• Температурний діапазон експлуатації: стандартний вуличний діапазон для металевих конструкцій
• Додаткові технічні особливості: отвори для заземлення, монтаж на всі типи опор, основа з ребром жорсткості

Гак ГС-10 сумісний із бандажними стрічками 20 мм і скріпами СК-20/BSC-20. Аналогами можуть бути гаки КБО-10 та інші моделі для СІП, однак жорстка конструкція основи та високий запас міцності роблять ГС-10 кращим вибором для монтажу на опори без отворів при експлуатації в умовах навантажень вітру та ваги кабелів. Застосовується в телекомунікаційних і електричних мережах, де потрібне надійне закріплення легких кабелів.

Аналоги гака опор ЛЕП КБЛ-14: ЗЕЛК КБЛ, Лизо ГС 16 Ensto SOT29, Ensto SOT39, SICAME GHS016, ИЭК ГС16, ИЭК KBL-16.
