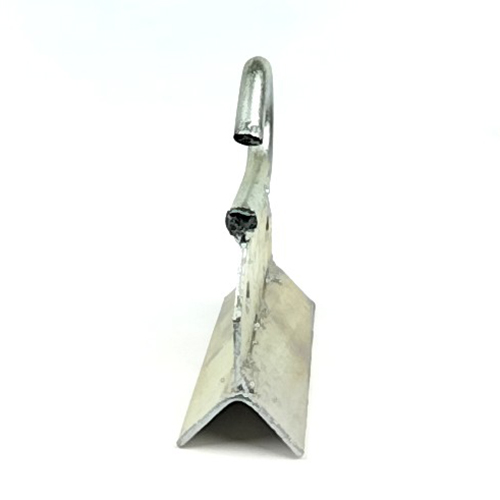

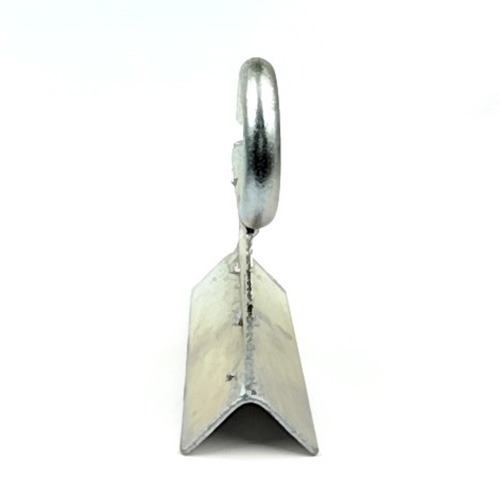

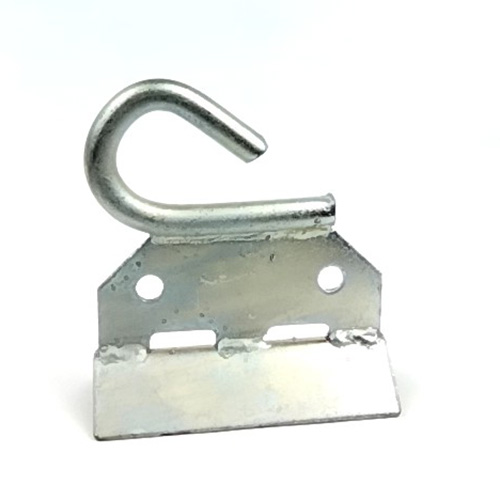

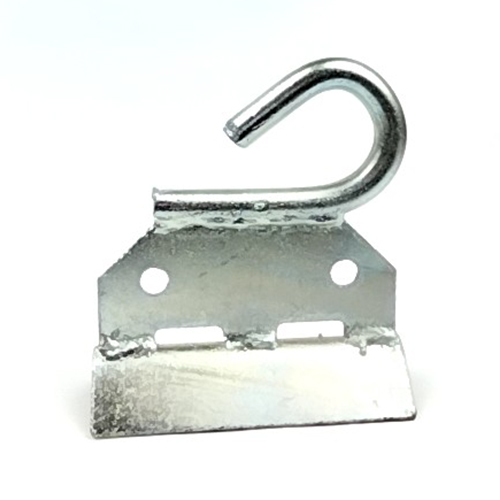

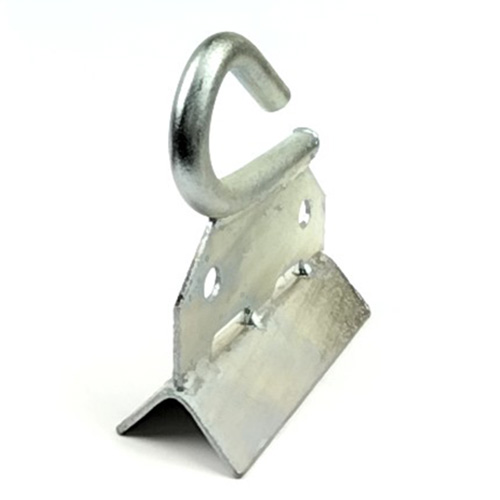

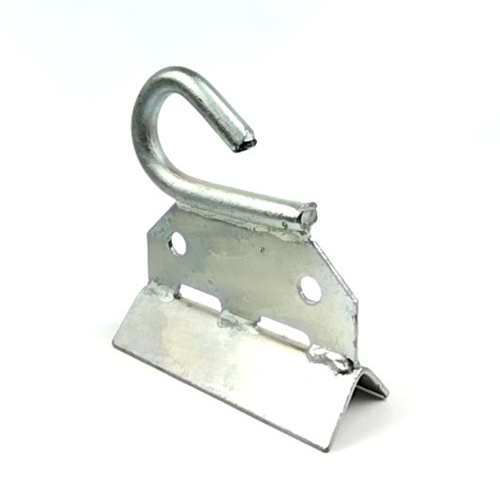

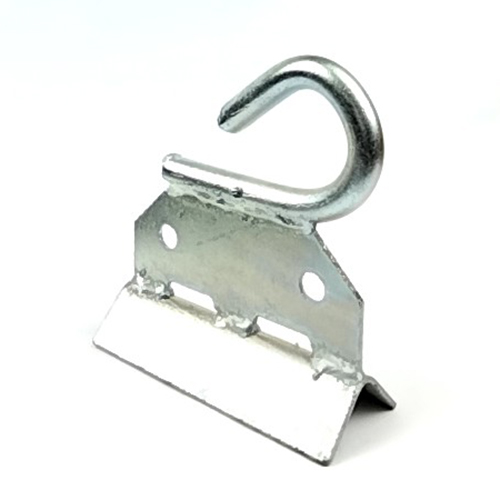

Гак ГС-12 (КБО 12) під бандажну стрічку 6 кН

ГС-12 (КБО 12) — гак на опору під бандажну стрічку, призначений для кріплення легких СІП, тросів і канатів шляхом підвішування натяжних і підтримувальних затискачів. Застосовується на опорах ЛЕП круглого та прямокутного перерізу, у тому числі під час монтажу ліній вуличного освітлення. Виріб розрахований на експлуатацію на відкритому повітрі під впливом атмосферної вологи та перепадів температур. Маса гака становить 0.410 кг, мінімальне руйнівне навантаження — 6 кН. Конструкція орієнтована на роботу у складі лінійної арматури для СІП з помірними механічними навантаженнями.

Монтаж виконується з використанням двох бандажних стрічок шириною 20 мм, які охоплюють опору та фіксуються скріпами типу СК-20 або СУ-20. Кріплення не потребує свердління і зварювання, що спрощує встановлення на діючих лініях. Для затягування стрічки застосовується стандартний інструмент для монтажу бандажних систем. Основа з гарячекатаного кутника забезпечує стійкість до згинальних навантажень під час затягування. Під час експлуатації необхідно дотримуватися допустимого навантаження та застосовувати сумісні затискачі для виключення перекосу гака.

Особливості конструкції:

• Матеріал виготовлення — сталь; основа з гарячекатаного кутника 32 мм товщиною 2,5 мм, гак з гарячекатаного круга діаметром 12 мм
• Геометрія з ребром жорсткості; товщина вставки між гаком і основою — 3 мм
• Мінімальне руйнівне навантаження — 6 кН
• Гальванічне цинкове покриття за ДСТУ 9.301-86
• Товщина цинкового шару — 18–24 мкм
• Експлуатація на відкритому повітрі під впливом опадів і перепадів температур
• Передбачені отвори для заземлення

Гак ГС-12 сумісний з натяжними та підтримувальними затискачами для легких СІП, а також з бандажними стрічками 20 мм і відповідними скріпами. За призначенням належить до гаків для ЛЕП у категорії лінійної арматури для СІП. Постачається партіями по 50 шт. у поліпропіленових мішках або коробках. Даний варіант доцільний під час монтажу ліній освітлення та розподільчих ділянок з навантаженням до 6 кН, де потрібне встановлення без пошкодження опори.

Гак для опор ЛЕП ГС-12 є полегшеним аналогом: ЗЕЛК КБО 16, ЛІЗО ГС 16, Ensto SOT29, SOT39, SICAME GHS016, ІЕК ГС16/KBL-16.
