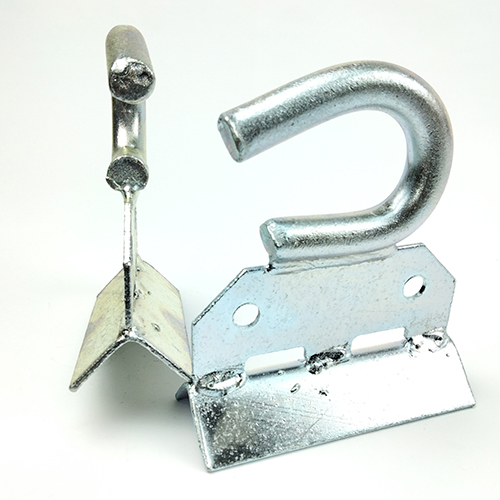

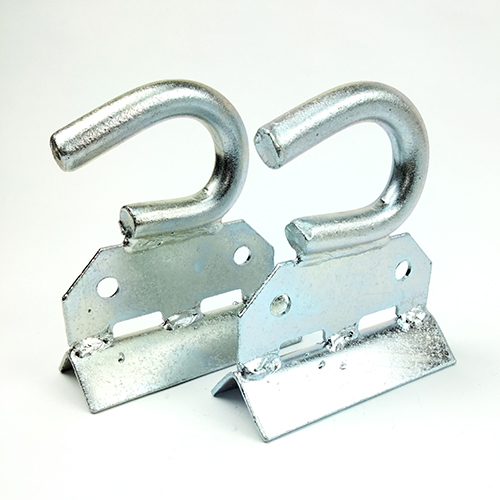

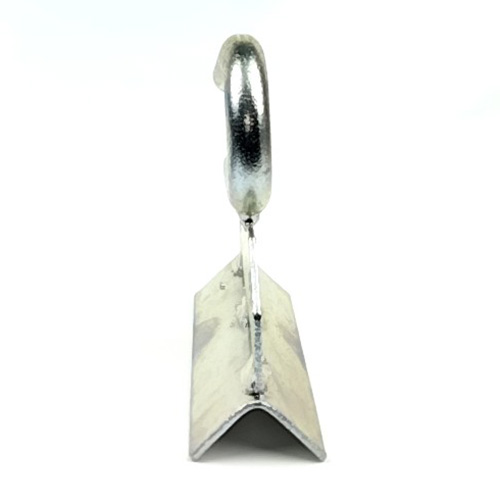

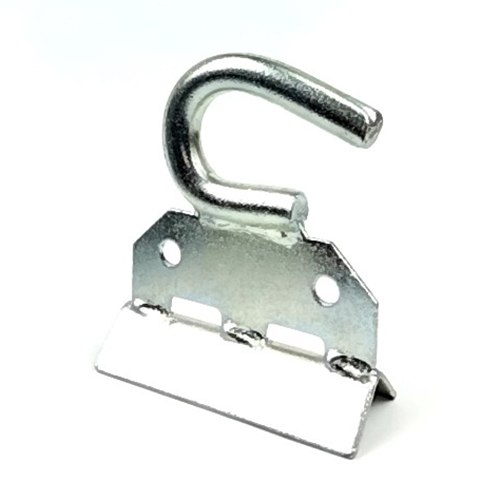

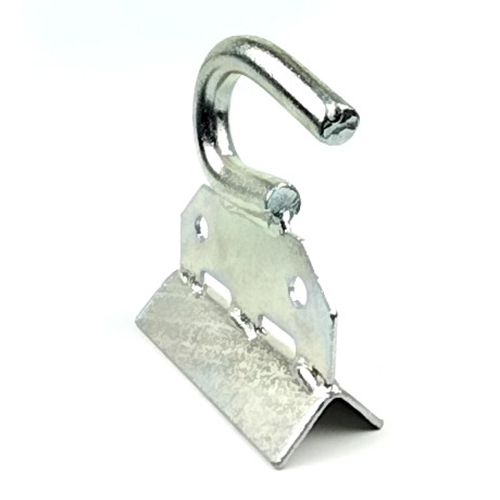

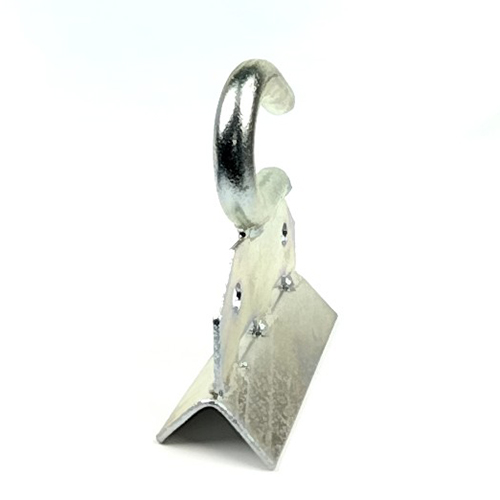

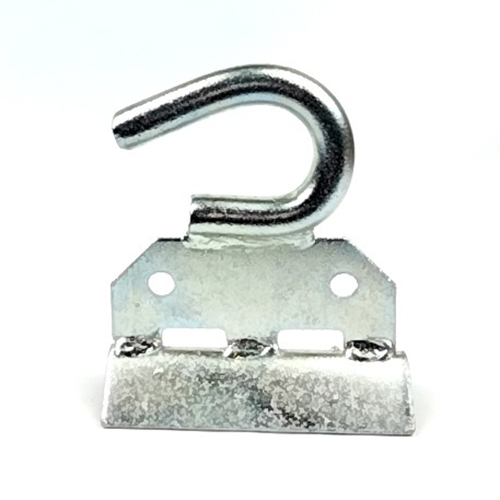

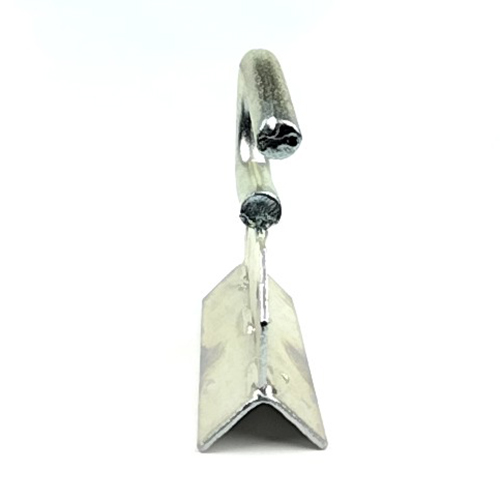

Гак КБО (ГС16) бандажний для опор ЛЕП

Гак КБО (ГС16) призначений для кріплення арматури СІП на опорах повітряних ліній електропередачі. Застосовується під час монтажу натяжних і підтримувальних затискачів, підвішування тросів і канатів на опорах круглого та прямокутного перерізу. Виріб розрахований на використання у складі лінійної арматури під час будівництва та реконструкції ПЛ. Мінімальне руйнівне навантаження становить 12 кН, що дозволяє використовувати гак у розподільчих мережах з нормативними механічними навантаженнями. Вага одного виробу — 0.435 кг, що спрощує транспортування та монтаж на висоті. Експлуатація допускається на відкритому повітрі під впливом атмосферних опадів і перепадів температур.

Кріплення виконується за допомогою двох бандажних стрічок шириною 20 мм з фіксацією скріпами типу СК-20 або СУ-20. Монтаж здійснюється без свердління опори, методом обтискання стрічки навколо стійки з використанням стандартного інструменту для натягування та різання бандажної стрічки. Конструкція передбачає щільне прилягання основи до поверхні опори, що зменшує зміщення під навантаженням. Отвори в основі дозволяють організувати заземлення за потреби. Під час встановлення важливо контролювати рівномірність натягування стрічки та відсутність перекосів гака відносно вертикальної осі.

Особливості конструкції:

• Основа — гарячекатаний прокат; гак виконаний зі сталевого гарячекатаного круга діаметром 16 мм
• Товщина вставки між гаком і основою — 2.5 мм
• Мінімальне руйнівне навантаження — 12 кН
• Гальванічне цинкове покриття за ДСТУ 9.301-86
• Товщина цинкового шару — 18–24 мкм
• Виконання для зовнішнього встановлення
• Постачання у поліпропіленових мішках по 50 шт.

Гак сумісний з більшістю натяжних і підтримувальних затискачів для СІП, розрахованих на встановлення через підвісні елементи. Може застосовуватися як заміна аналогічних виробів інших виробників за умови відповідності вимогам щодо навантаження та способу кріплення. Аналогами є рішення формату ГС16 та відповідні модифікації зарубіжних і вітчизняних брендів. Даний варіант доцільний за потреби стандартного кріпильного елемента з розрахунковим навантаженням 12 кН та оцинкованим захистом для експлуатації на відкритому повітрі.

Аналоги гака опор ЛЕП КБО 16: ЗЕЛК КБО, Лизо ГС 16 Ensto SOT29, Ensto SOT39, SICAME GHS016, ИЭК ГС16, ИЭК KBL-16.
