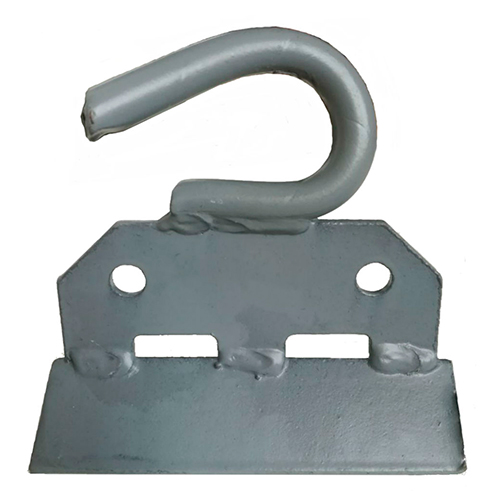

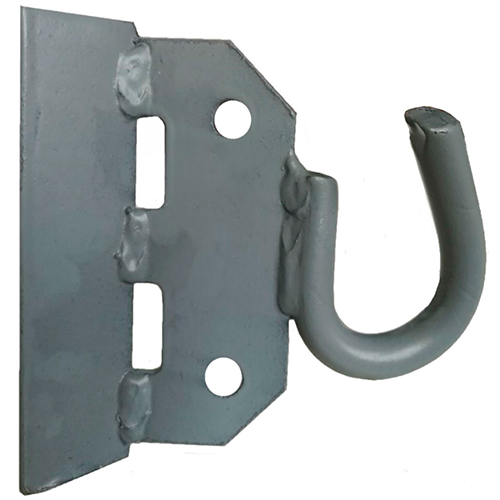

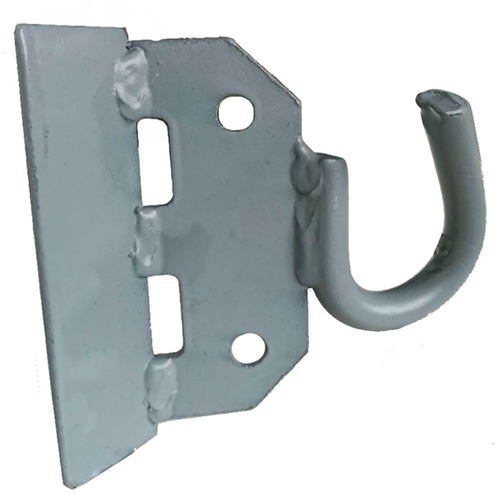

Гак Кф-12 під бандажну стрічку

Гак під бандажну стрічку Кф-12 призначений для підвішування натяжних і підтримувальних затискачів під час будівництва волоконно-оптичних ліній зв’язку. Виріб застосовується на опорах ліній електропередачі, зовнішнього освітлення та інших вертикальних конструкціях без технологічних отворів під кріплення. Конструкція розрахована на встановлення з використанням сталевої бандажної стрічки шириною 20 мм і витримує максимальне навантаження 6 кН. Маса виробу становить 0.430 кг, що забезпечує достатню жорсткість за компактних габаритів. Гак використовується на відкритому повітрі при впливі опадів, перепадів температури та вітрових навантажень.

Монтаж виконується за допомогою двох смуг бандажної стрічки шириною 20 мм із подальшою фіксацією замками відповідного типу. Основа щільно прилягає до поверхні опори, що знижує ризик провертання під навантаженням. Для затягування застосовуються стандартні інструменти для монтажу бандажної стрічки. Під час встановлення необхідно контролювати рівномірність натягу стрічки та відсутність перекосів. Експлуатація допускається в межах заявленого навантаження 6 кН; перевищення зусилля або використання стрічки меншої ширини не рекомендується.

Особливості конструкції:

• Матеріал виготовлення — сталь марки Ст3, що забезпечує необхідну міцність і зварюваність
• Основа виконана з гарячекатаного кутника 32 мм товщиною 3 мм; гак виготовлений зі сталевого круга діаметром 12 мм; товщина вставки — 3 мм
• Допустиме навантаження — до 6 кН
• Тип захисного покриття — антикорозійна ґрунтовка та лакофарбове покриття
• Корозійна стійкість забезпечується багатошаровим захистом поверхні під час експлуатації на відкритому повітрі
• Температурний діапазон експлуатації відповідає умовам зовнішнього розміщення металевих конструкцій
• Геометрія гака — загин майже до замикання з відгином на 30° для запобігання самовільному сходу затискача; передбачені отвори для заземлення

Гак Кф-12 сумісний із натяжними та підтримувальними затискачами, що застосовуються в системах ВОЛС. Може використовуватися як альтернатива гакам під болтове кріплення за відсутності монтажних отворів в опорі. Вибір цього варіанта виправданий у разі необхідності встановлення на всі типи опор із фіксацією бандажною стрічкою та необхідною несучою здатністю 6 кН.

Аналоги: Гак для опор без отворів КОц-12М, гак під бандажну стрічку КО-12М, гак монтажний КОц-12, гак кутовий SN-12-К-U.
