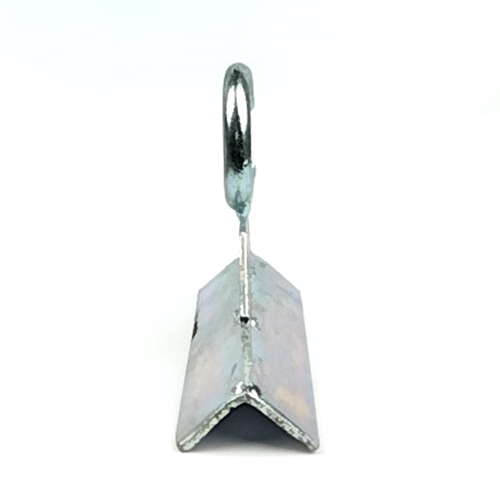

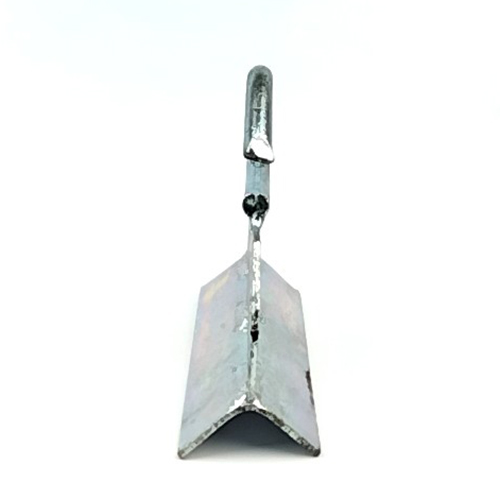

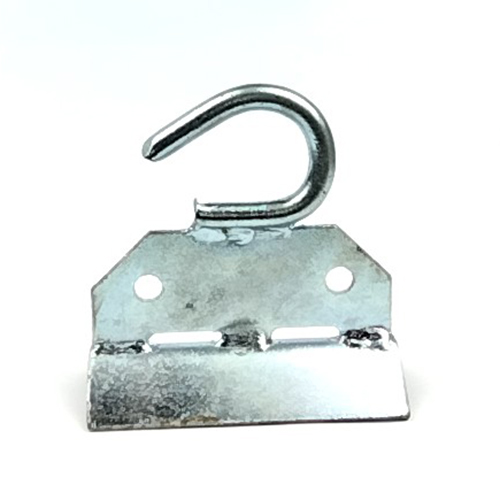

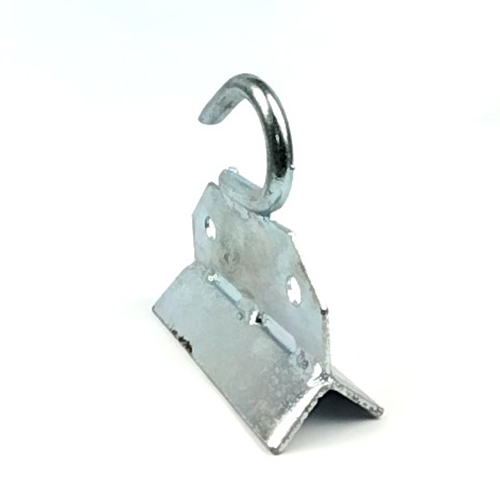

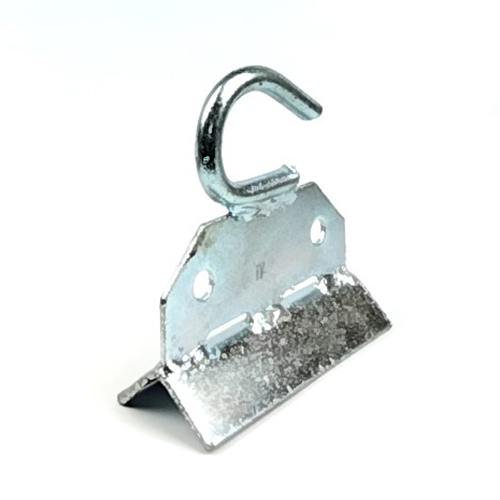

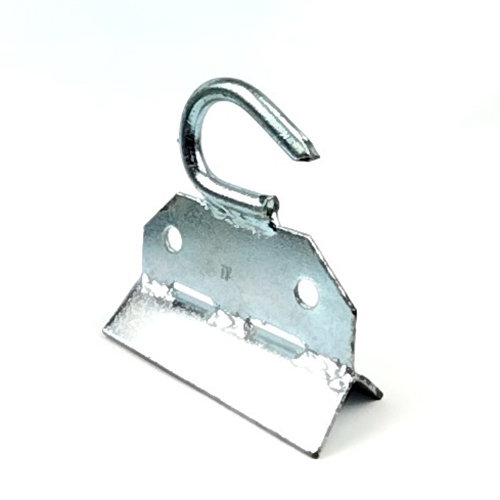

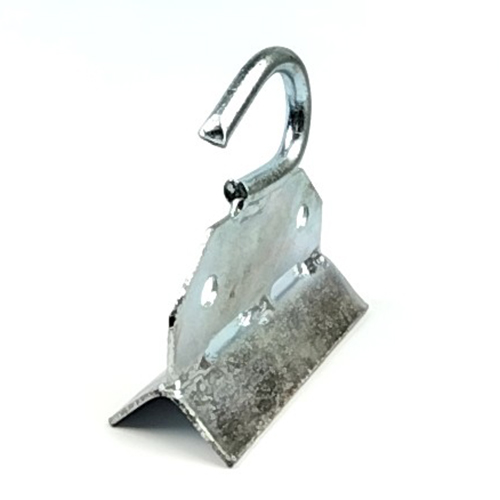

Гак Кц-10 під бандажну стрічку для опор ВОЛС

Гак під бандажну стрічку Кц-10 призначений для підвішування легких кабелів, включаючи волоконно-оптичні лінії, на опорах без попередньо підготовлених отворів. Він застосовується на круглих і прямокутних опорах різних інженерних мереж, забезпечуючи надійне кріплення натяжних і підтримувальних затискачів. Маса виробу становить 0,380 кг, гак розрахований на мінімальне руйнівне навантаження 5 кН. Виріб розрахований на роботу у вуличних умовах із можливими динамічними навантаженнями та впливом атмосферної вологи. Гак Кц-10 постачається в упаковках по 50 шт., що спрощує логістику та монтаж на об’єктах.

Монтаж гака здійснюється з використанням двох бандажних стрічок шириною 20 мм, що фіксуються скріпами типу СК-20 або BSC-20. Установка не потребує попереднього свердління опор і виконується вручну із застосуванням стандартного монтажного інструмента для натягування стрічки. Рекомендується розташовувати гак строго перпендикулярно до поверхні опори для рівномірного розподілу навантаження. Виріб не призначений для закріплення кабелів із перевищенням допустимого навантаження або для застосування в конструкціях із деформованими опорами.

Особливості конструкції:

• Матеріал виготовлення: сталь, що забезпечує високу міцність і довговічність
• Геометрія: основа з гарячекатаного кутника 32 мм товщиною 3 мм із ребром жорсткості; гак зі сталевого гарячекатаного круга діаметром 10 мм; товщина вставки між гаком і основою 3 мм
• Допустиме навантаження: мінімальне руйнівне навантаження 5 кН
• Захисне покриття: гальванічне цинкове покриття товщиною 18–24 мкм за ДСТУ 9.301-86
• Корозійна стійкість: висока, завдяки покриттю та сталевому матеріалу
• Температурний діапазон експлуатації: стандартні вуличні умови
• Додаткові особливості: монтаж на всі типи опор без отворів; конструкція з ребром жорсткості запобігає деформації основи під час експлуатації

Гак Кц-10 сумісний із різними типами бандажних стрічок і скріп, а також з аналогічними монтажними виробами для ВОЛС. У випадках, коли потрібна надійна фіксація кабелю на опорах без отворів і висока міцність гака, доцільно використовувати саме цей варіант. Виріб підходить для монтажу як тимчасових, так і постійних ліній зв’язку та телекомунікацій.

Аналоги гак для опор Кц-10: Гак КО-10М, Гак КОц-10, ГС-10, гак кутовий SN-12-K-U.
