Гідравлічний опресовувач кабельних наконечників YQ-120A

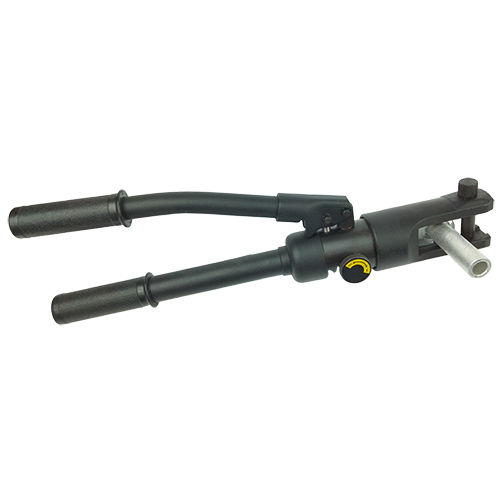

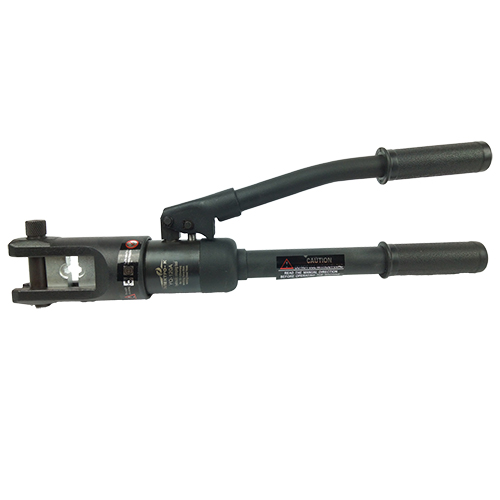

Гідравлічний опресовувач кабельних наконечників YQ-120 призначений для механічного опресування кабельних гільз і наконечників перерізом від 6 до 120 мм². Застосовується в електротехнічних і монтажних роботах для формування надійних з’єднань «жила-гільза» та «жила-наконечник» на силових кабелях з міді та алюмінію. Інструмент підходить для роботи з кабелями на відкритому повітрі та в приміщеннях при температурі від -10 до +60 °C, забезпечує зусилля до 8 т і хід поршня 12 мм. Компактна С-подібна робоча головка та вага 6,3 кг дозволяють використовувати прес в обмежених просторах, а пластиковий кейс полегшує транспортування і зберігання. Пристрій розрахований на тривалі цикли опресування без значних зусиль оператора.

Монтаж здійснюється з використанням змінних матриць, що входять до комплекту, які відповідають конкретному перерізу наконечника. Встановлення матриць у робочу головку виконується вручну, після чого провід із наконечником розміщується у фігурний паз. Обтиснення виконується качальними рухами ручки до повного зіткнення торців матриць, при цьому сила передається через гідравлічний поршень із контролем тиску за допомогою клапана ручного скидання. Обмеження щодо експлуатації включають заборону на використання води та корозійно-активних речовин у гідравлічній рідині. Після завершення роботи слід звільнити ручки та забезпечити збереження масла і мастила в головці під час зберігання.

Особливості конструкції:

• Матеріал виготовлення та його властивості: сталевий корпус із гідравлічним маслом як робочою рідиною, стійкий до механічних навантажень.
• Розміри та геометрія: довжина 320 мм, С-подібна робоча головка, габарити упаковки 335×165×65 мм.
• Допустимі навантаження: максимальне зусилля 8 т, хід поршня 12 мм, допустима площа перерізу мідних наконечників 6–120 мм², алюмінієвих 10–120 мм².

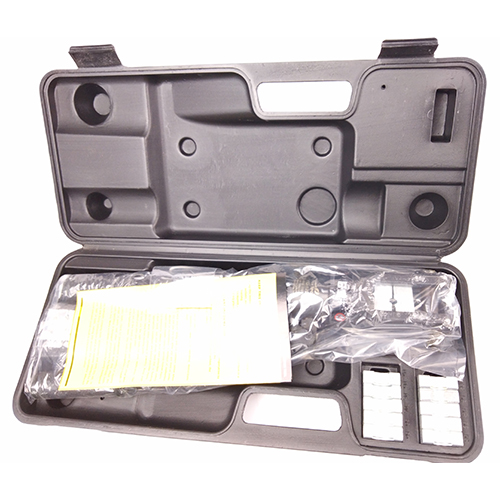

• Тип захисного покриття: пластиковий кейс для зберігання інструмента і матриць.
• Корозійна стійкість: збереження робочих властивостей при контакті з повітрям, захист від вологи та корозійно-активних речовин під час зберігання.
• Температурний діапазон експлуатації: -10…+60 °C.

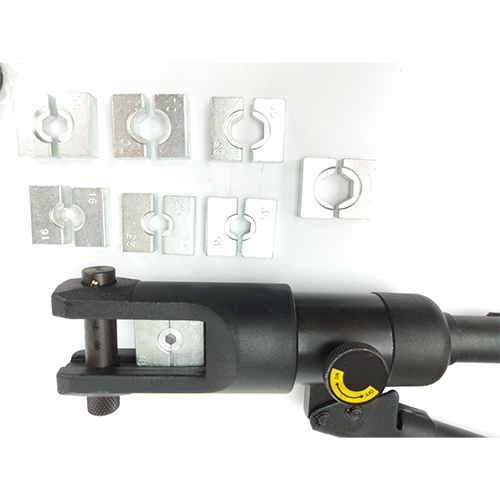

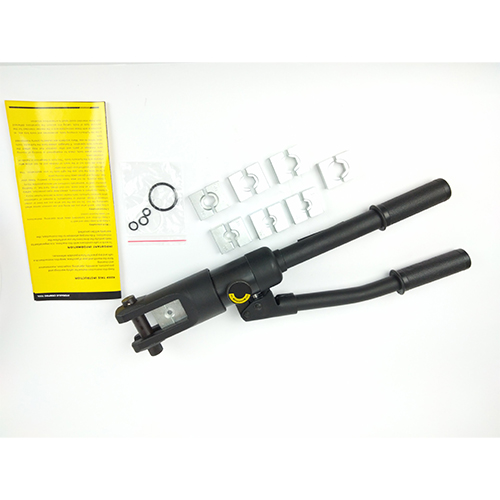

• Додаткові технічні особливості: обертова робоча головка, набір із 8 змінних матриць шестигранної форми, клапан ручного скидання тиску, ремкомплект ущільнювальних кілець, гідравлічне масло з кінематичною в’язкістю 3,8–75 мм²/с у діапазоні температур.

Прес YQ-120 сумісний із мідними та алюмінієвими наконечниками стандартного типу, аналоги включають преси серії ПГР-120 з аналогічною С-подібною головкою і гідравлічним приводом. Цей варіант є доцільним для роботи з кабелями перерізом до 120 мм², коли потрібен компактний і надійний інструмент із можливістю заміни матриць під різні діаметри жил і повторюваною якістю обтиску.
