Гідравлічний опресовувач кабельних наконечників YQ-70C

Гідравлічний опресовувач кабельних наконечників YQ-70C призначений для виконання механічних з’єднань типу «жила-гільза» або «жила-наконечник» із використанням гідравлічного опресування. Прес застосовується під час монтажу силових кабелів перерізом від 4 до 70 мм² і підходить для роботи як із мідними, так і з алюмінієвими наконечниками. Пристрій розрахований на максимальне зусилля 6–8 т і забезпечує надійне обтиснення провідників при значно нижчому навантаженні ручної праці, ніж у механічних аналогів. Конструкція з C-подібною головкою і компактними габаритами 320х110х58 мм дозволяє використовувати інструмент у обмеженому просторі, на об’єктах із зовнішнім прокладанням кабелю та в умовах помірної вологості. Вага комплекту з кейсом становить 2,60 кг, що забезпечує зручне транспортування та експлуатацію на висоті або у важкодоступних місцях.

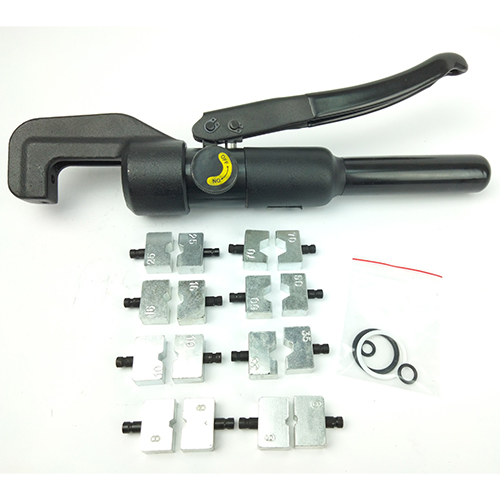

Монтаж кабелю здійснюється шляхом встановлення напівформ матриць у робочу головку та розміщення підготовленого наконечника у фігурний паз. Для опресування використовується ручка з качальними рухами до моменту повного змикання матриць, після чого гвинт скидання тиску переводиться у положення «OFF». Інструмент комплектується набором із 8 змінних шестигранних матриць для різних перерізів жил, що виключає необхідність придбання додаткових пристосувань. Рекомендується використовувати гідравлічне масло із зазначеними характеристиками в’язкості та щільності, уникати потрапляння води або корозійно-активних речовин. Обмеженням експлуатації є температура навколишнього середовища від -10 до +60 °C та необхідність запобігання падінню інструмента з висоти, що може порушити точність обтиску.

Особливості конструкції:

• Матеріал виготовлення та його властивості: корпус із високоміцного сплаву, робочі елементи матриць із загартованої сталі

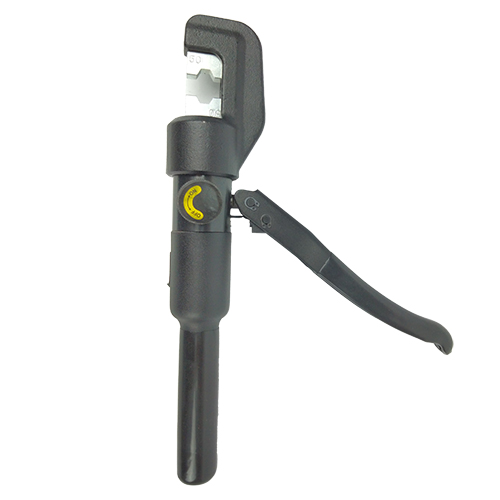

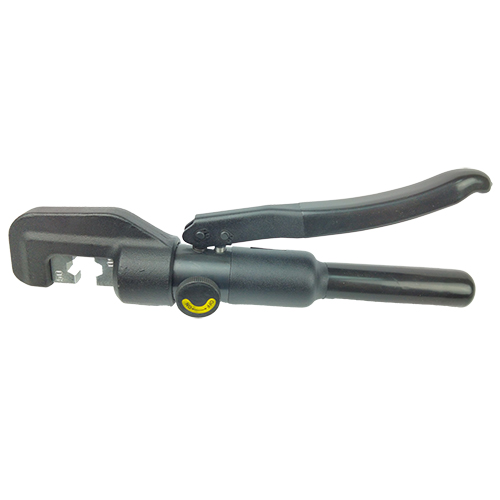

• Розміри та геометрія: робоча головка C-подібної форми, габарити агрегата 320х110х58 мм, кейса 335х165х65 мм
• Допустимі навантаження: максимальне зусилля 6–8 т

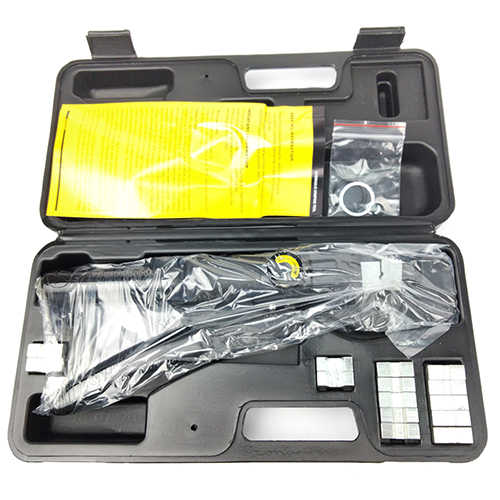

• Тип захисного покриття: консерваційне покриття на робочій головці, пластиковий кейс для зберігання
• Корозійна стійкість: захищені елементи від впливу вологи та агресивних середовищ, заборонено зберігання з корозійно-активними речовинами
• Температурний діапазон експлуатації: від -10 до +60 °C
• Додаткові технічні особливості: обертова робоча головка, клапан ручного скидання тиску, хід поршня 10 мм, комплект ремкомплекту з ущільнювальними кільцями, використання гідравлічного масла з індексом в’язкості 150

Прес YQ-70C сумісний із наконечниками мідного та алюмінієвого провідника перерізом від 6 до 70 мм² і аналогічний моделям YQ-70 і ПГР-70. Вибір цього інструмента виправданий за потреби частого та точного обтиску на об’єктах з обмеженим простором і під час роботи з різнотипними кабельними жилами. Інструмент підходить для польового та стаціонарного використання, забезпечує стабільну якість з’єднань і довговічність обтиснених наконечників.
