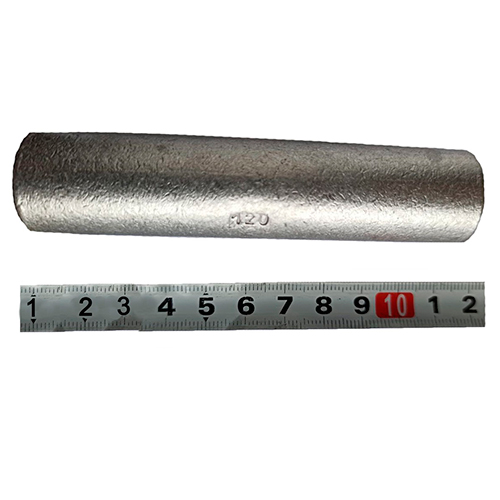

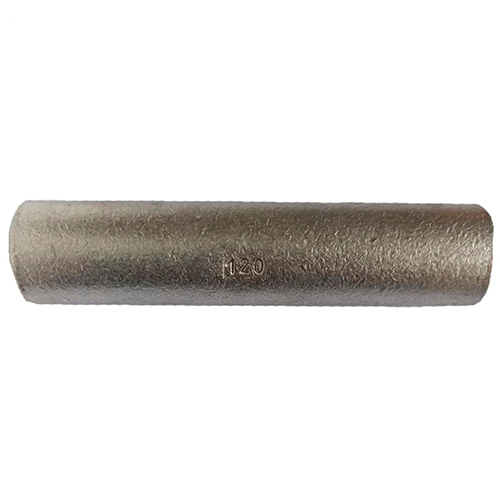

Гільза GL-120 алюмінієва кабельна

Алюмінієва гільза GL-120 (Г120) призначена для з’єднання встик алюмінієвих проводів і кабелів перерізом 120 мм² шляхом опресування. Застосовується в електроустановках до 10 кВ і підходить для ліній повітряних та кабельних мереж. Виріб розрахований на експлуатацію в умовах навколишнього середовища з температурою від -40 °C до +80 °C і відносною вологістю до 90 %. Гільза має двостороннє заповнення і виконана з електротехнічного алюмінію без захисного покриття. Гарантійний строк служби становить 5 років, що забезпечує стабільність з’єднань за нормальних умов експлуатації. Розміри гільзи: довжина 112 мм, загальний діаметр 23 мм, внутрішній діаметр 16 мм.

Монтаж здійснюється шляхом опресування попередньо зачищених жил кабелю або проводу. Для забезпечення надійного з’єднання рекомендується використовувати відповідні обжимні кліщі. Гільза встановлюється на алюмінієві провідники з дотриманням діаметра внутрішнього отвору і допускає багаторазову перевірку якості опресування. Експлуатація в середовищі з агресивними хімічними речовинами або постійним механічним впливом не рекомендується. Слід уникати контакту з мідними провідниками без перехідних з’єднань.

Особливості конструкції:

• Матеріал виготовлення та його властивості: електротехнічний алюміній, провідність і пластичність відповідають стандартам ДСТУ 50043.1 і ДСТУ 23469.0
• Розміри та геометрія: довжина 112 мм, зовнішній діаметр 23 мм, внутрішній діаметр 16 мм, циліндрична форма
• Допустимі навантаження: розрахована на з’єднання провідників перерізом 120 мм² при напрузі до 10 кВ
• Тип захисного покриття: відсутній
• Корозійна стійкість: висока у нормальних умовах експлуатації, без агресивних середовищ
• Температурний діапазон експлуатації: від -40 °C до +80 °C
• Додаткові технічні особливості: двостороннє заповнення, сумісна з алюмінієвими проводами, монтаж під опресування

Гільза GL-120 сумісна з алюмінієвими кабелями і проводами відповідного перерізу. Аналогічними виробами є гільзи GL-95 і GL-150, що відрізняються розмірами і допустимим перерізом. Вибір цієї гільзи виправданий у разі необхідності надійного з’єднання великих алюмінієвих провідників в умовах відкритого встановлення або в приміщеннях з помірною вологістю і температурними коливаннями.
