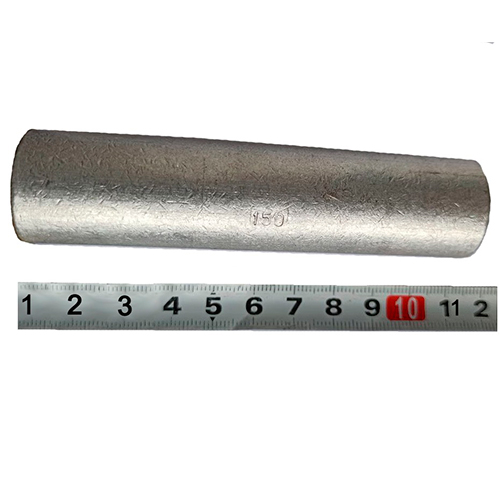

Гільза GL-150 алюмінієва кабельна

Алюмінієва гільза GL-150 (Г150) призначена для з’єднання встик алюмінієвих проводів і кабелів перерізом 150 мм² на напругу до 10 кВ. Застосовується в електричних розподільчих мережах, кабельних лініях та інженерних конструкціях з повітряними і прокладеними підземними кабелями. Гільза розрахована на роботу при температурі навколишнього середовища від -40 °C до +80 °C і відносній вологості до 90 %. Конструкція забезпечує двостороннє заповнення під час опресування, що підвищує надійність контакту в умовах постійних механічних та електричних навантажень. Загальна довжина виробу становить 118 мм, а зовнішній діаметр — 25 мм, що робить його сумісним з більшістю стандартних кабельних ліній. Гільза не має ізоляції та захисного покриття, що дозволяє використовувати її у стандартних умовах експлуатації.

Монтаж гільзи здійснюється методом опресування з використанням відповідних обжимних кліщів. Для якісного з’єднання важливо попередньо зачистити провід або кабель від ізоляції. Встановлення виконується на рівній поверхні без додаткових кріпильних елементів, за потреби допускається використання механічних пресів. Не рекомендується застосовувати гільзу для мідних проводів або при перевищенні допустимих навантажень. Дотримання інструкції з монтажу забезпечує стабільний електричний контакт і довговічність з’єднання.

Особливості конструкції:

• Матеріал виготовлення: електротехнічний алюміній без покриття, ефективно проводить струм і має малу густину
• Розміри та геометрія: загальна довжина 118 мм, зовнішній діаметр 25 мм, внутрішній діаметр 17 мм
• Допустимі навантаження: розрахована на напругу до 10 кВ і механічні навантаження при стандартній експлуатації
• Тип захисного покриття: відсутній
• Корозійна стійкість: висока за нормальних кліматичних умов, не захищена від агресивних середовищ
• Температурний діапазон експлуатації: від -40 °C до +80 °C
• Додаткові технічні особливості: двостороннє заповнення під час опресування, сумісність з кліщами відповідного типу

Гільза сумісна з алюмінієвими проводами і кабелями аналогічних перерізів. Як аналоги можуть використовуватися гільзи серії GL-120 або GL-95 при меншому перерізі. Вибір GL-150 виправданий у разі необхідності надійного з’єднання проводів з перерізом 150 мм² і експлуатації у стандартних кліматичних умовах.
