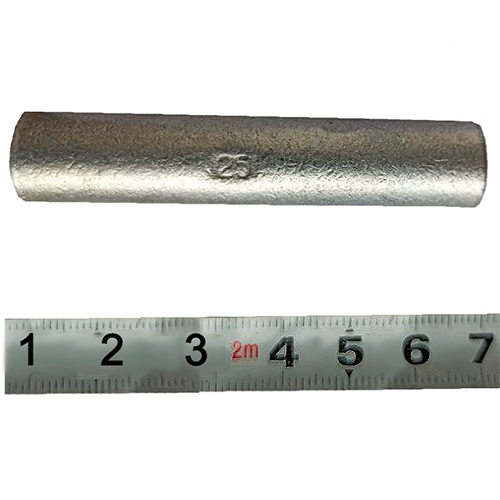

Гільза GL-25 алюмінієва кабельна

Гільза GL-25 (Г25) алюмінієва кабельна призначена для з’єднання встик алюмінієвих проводів і кабелів методом опресування. Застосовується під час монтажу та ремонту кабельних ліній напругою до 10кВ, а також у розподільчих мережах і ввідно-розподільчих пристроях. Виріб розрахований на провідники перерізом 25мм.2 і забезпечує стабільний електричний контакт за умови правильного підбору інструмента та дотримання технології монтажу. Конструкція без ізоляції допускає встановлення в сухих приміщеннях і на відкритому повітрі за умови захисту з’єднання від прямого впливу вологи. Гільза відповідає вимогам ДСТУ 50043.1 і ДСТУ 23469.0.

Монтаж виконується методом опрессування після попереднього зачищення жил від ізоляції та оксидної плівки. З’єднувані провідники вводяться в гільзу з двох сторін до упору, що забезпечує правильне позиціонування та рівномірний розподіл зусилля під час обтискання. Для формування якісного контакту застосовуються механічні або гідравлічні прес-кліщі з матрицями, що відповідають типорозміру GL-25. Недопустиме використання інструмента з невідповідним профілем обтиску, оскільки це знижує електричну і механічну міцність з’єднання. Експлуатація допускається за температури навколишнього середовища від -40С до +80С і відносної вологості не більше 90%.

Особливості конструкції:

• Матеріал виготовлення — електротехнічний алюміній з високою провідністю
• Виконання з двостороннім заповненням; загальна довжина 71 мм, зовнішній діаметр 12 мм, внутрішній діаметр 7.5 мм
• Застосування в мережах напругою до 10кВ при з’єднанні жил 25мм.2
• Відсутність захисного покриття
• Стійкість до корозії визначається умовами експлуатації та якістю герметизації з’єднання
• Робочий температурний діапазон від -40С до +80С
• Тип монтажу — неізольована гільза під обжимний інструмент; гарантійний строк служби 5років

Гільза сумісна з алюмінієвими жилами відповідного перерізу та стандартними прес-матрицями під тип GL-25. Може застосовуватися як аналог іншим алюмінієвим з’єднувальним гільзам без покриття при збігу геометрії та вимог за струмом. Вибір цього варіанта доцільний під час монтажу алюмінієвих ліній, де потрібне надійне нероз’ємне з’єднання з мінімальним перехідним опором.
