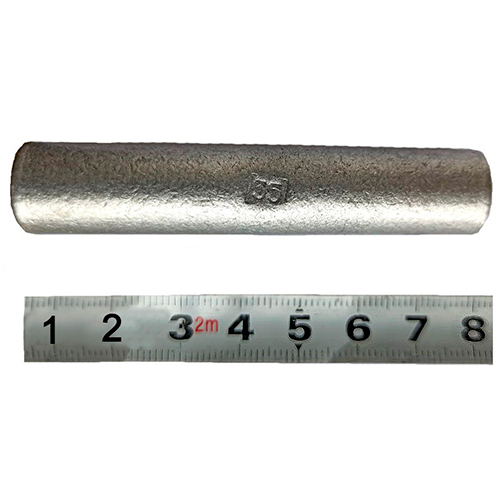

Гільза GL-35 алюмінієва кабельна

Алюмінієва гільза GL-35 (Г35) призначена для з’єднання встик алюмінієвих жил методом опресування. Застосовується під час монтажу силових і розподільчих ліній напругою до 10 кВ, а також при нарощуванні та ремонті кабельних трас. Використовується з проводами і кабелями перерізом 35 мм² за умови попереднього зачищення жил від ізоляції. Виріб має загальну довжину 80 мм, зовнішній діаметр 14 мм і внутрішній діаметр 9 мм, що забезпечує щільну посадку жили в зоні контакту. Експлуатація допускається в приміщеннях і на відкритому повітрі під впливом стандартних кліматичних факторів.

Монтаж виконується шляхом обтиснення гільзи по всій довжині контактної зони з використанням механічних або гідравлічних прес-кліщів, що відповідають типорозміру. З’єднувані жили вводяться з двох сторін, що відповідає конструкції з двостороннім заповненням. Перед опресуванням поверхню алюмінію рекомендується очистити від оксидної плівки. Для отримання стабільного електричного контакту важливо дотримуватися необхідного зусилля обтискання і застосовувати матриці, розраховані на цей діаметр. Не допускається використання з мідними жилами без перехідних елементів.

Особливості конструкції:

• Матеріал виготовлення – електротехнічний алюміній без покриття
• Переріз – 35 мм²; довжина – 80 мм; Ø зовнішній – 14 мм; Ø внутрішній – 9 мм
• Робоча напруга – до 10 кВ
• Тип – неізольована гільза
• Корозійна стійкість визначається властивостями алюмінію, без додаткового захисту
• Температурний діапазон експлуатації – від -40°C до +80°C
• Відповідність вимогам ДСТУ 50043.1 і ДСТУ 23469.0; гарантійний строк – 5 років

Гільза сумісна з алюмінієвими кабелями і проводами відповідного перерізу. Може застосовуватися як аналог стандартних алюмінієвих з’єднувальних гільз типорозміру 35 мм². Вибір цієї моделі виправданий під час монтажу ліній без необхідності додаткової ізоляції та за умови дотримання вимог до контактного з’єднання. Поставляється упаковками по 100 шт., виробництво – Україна.
