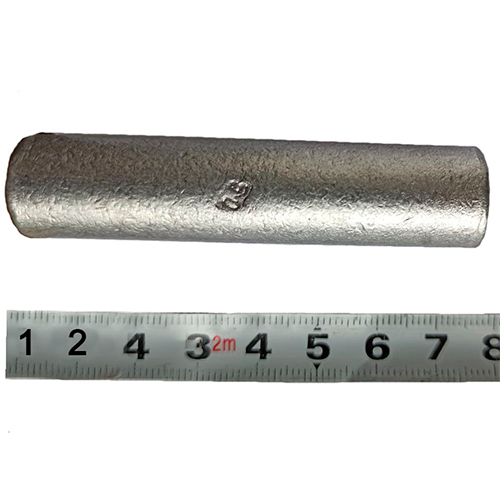

Гільза GL-50 алюмінієва кабельна

Алюмінієва кабельна гільза GL-50 (Г50) призначена для з’єднання встик алюмінієвих жил методом опресування. Застосовується під час монтажу і ремонту кабельних ліній напругою до 10 кВ, а також у розподільчих пристроях і силових мережах. Використовується для проводів і кабелів перерізом 50 мм² при формуванні нероз’ємного електричного з’єднання. Гільза має загальну довжину 90 мм, зовнішній діаметр 16 мм і внутрішній діаметр 11 мм, що забезпечує коректну посадку жили та рівномірний розподіл зусилля під час обтискання. Виріб розрахований на експлуатацію в умовах вулиці та закритих приміщень за температури від -40С до +80С і відносної вологості до 90%.

Монтаж виконується шляхом введення попередньо зачищених від ізоляції кінців жил з обох сторін і подальшого опресування спеціалізованим інструментом. Для формування надійного контакту рекомендується використовувати обжимні кліщі або прес, що відповідають типорозміру гільзи. Конструкція належить до гільз з двостороннім заповненням, що дозволяє забезпечити симетричне з’єднання провідників. Під час встановлення необхідно контролювати глибину введення жил і відсутність оксидної плівки на поверхні алюмінію. Не допускається застосування з мідними провідниками без перехідних елементів.

Особливості конструкції:

• Матеріал виготовлення — електротехнічний алюміній без захисного покриття
• Переріз — 50 мм²; довжина — 90 мм; зовнішній діаметр — 16 мм; внутрішній діаметр — 11 мм
• Допустима робоча напруга — до 10 кВ
• Покриття відсутнє
• Корозійна стійкість забезпечується властивостями алюмінію за умови дотримання умов експлуатації
• Температурний діапазон — від -40С до +80С
• Відповідність вимогам ДСТУ 50043.1 і ДСТУ 23469.0; гарантійний строк служби — 5 років

Гільза сумісна з алюмінієвими кабелями і проводами відповідного перерізу при монтажі під опресування. Може використовуватися як аналог стандартних з’єднувальних гільз без покриття для силових ліній. Підходить для об’єктів промислового і цивільного призначення за умови дотримання норм вологості та температури. Вибір цього виконання виправданий у разі необхідності отримати нероз’ємне з’єднання з мінімальним перехідним опором.
