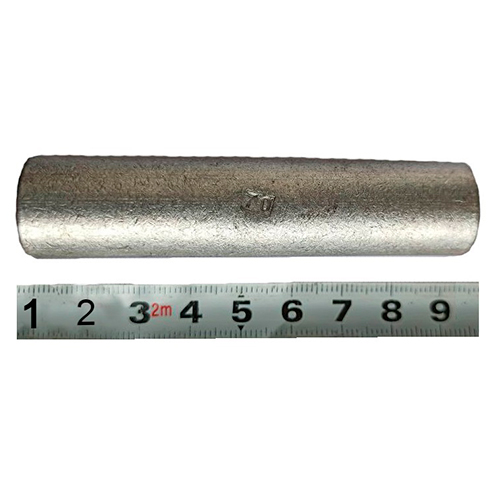

Гільза GL-70 алюмінієва кабельна

Гільза GL-70 (Г70) алюмінієва кабельна призначена для з’єднання встик алюмінієвих жил методом опресування. Застосовується під час монтажу та ремонту кабельних ліній з робочою напругою до 10кВ. Використовується для з’єднання попередньо зачищених від ізоляції проводів і кабелів перерізом 70мм². Виріб має загальну довжину 102 мм, зовнішній діаметр 18 мм і внутрішній діаметр 12 мм, що забезпечує коректну посадку жили та рівномірний розподіл тиску під час обтискання. Гільза розрахована на експлуатацію в умовах відкритого повітря та в приміщеннях за температури від -40С до +80С і відносної вологості до 90%.

Монтаж виконується методом холодної деформації із застосуванням механічних або гідравлічних прес-кліщів, що відповідають типорозміру гільзи. Конструкція належить до гільз з двостороннім заповненням, що дозволяє вводити жили з обох сторін до упору для формування надійного контактного з’єднання. Перед встановленням провідники повинні бути очищені від ізоляції та оксидної плівки. Для отримання стабільного електричного контакту важливо використовувати матриці, що відповідають перерізу 70мм². Експлуатація без захисного покриття потребує врахування умов навколишнього середовища та виключення тривалого впливу агресивних середовищ.

Особливості конструкції:

• Матеріал виготовлення — електротехнічний алюміній без покриття
• Переріз — 70мм²; довжина 102 мм; Ø зовнішній 18 мм; Ø внутрішній 12 мм
• Робоча напруга — до 10кВ
• Тип виконання — неізольована гільза під опресування
• Корозійна стійкість визначається властивостями алюмінію без додаткового захисту
• Температурний діапазон експлуатації від -40С до +80С
• Відповідність вимогам ДСТУ 50043.1 і ДСТУ 23469.0; гарантійний строк служби — 5років

Гільза сумісна з алюмінієвими проводами і кабелями відповідного перерізу. Застосовується в розподільчих пристроях, ввідних вузлах і силових лініях. Є аналогом стандартних алюмінієвих з’єднувальних гільз типорозміру 70мм². Вибір цього варіанта виправданий у разі необхідності виконання з’єднання без ізоляційного шару з подальшою самостійною ізоляцією місця монтажу.
