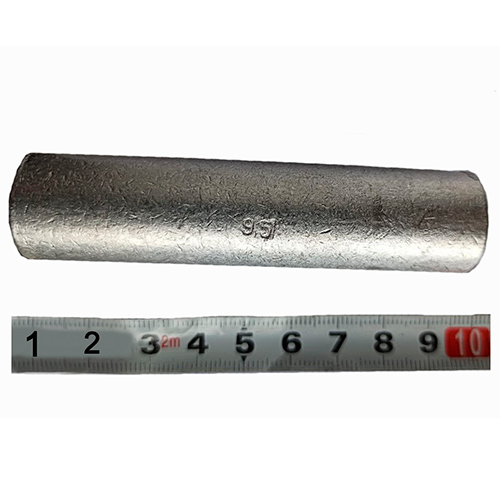

Гільза GL-95 алюмінієва кабельна

Алюмінієва гільза GL-95 (Г95) призначена для з’єднання встик алюмінієвих жил методом опресування. Застосовується під час монтажу та ремонту кабельних ліній напругою до 10кВ, у розподільчих мережах, щитовому обладнанні та силових вводах. Використовується для з’єднання проводів і кабелів перерізом 95мм.2 після попереднього зачищення ізоляції. Виріб має загальну довжину 105 мм, зовнішній діаметр 21 мм і внутрішній діаметр 14 мм, що забезпечує щільну посадку жили та стабільний контакт. Гільза розрахована на експлуатацію в нормальних кліматичних умовах при температурі від -40С до +80С і відносній вологості до 90%.

Монтаж виконується методом механічного або гідравлічного опресування з використанням обжимних кліщів, що відповідають типорозміру гільзи. З’єднання формується за рахунок пластичної деформації алюмінію та створення нероз’ємного контакту між жилами. Перед встановленням провідники повинні бути очищені від ізоляції та забруднень. Гільза належить до типу з двостороннім заповненням, що забезпечує рівномірний розподіл тиску під час обтискання. Не допускається застосування з мідними жилами без перехідних елементів, а також експлуатація в агресивних середовищах без додаткового захисту.

Особливості конструкції:

• Матеріал виготовлення — електротехнічний алюміній без захисного покриття
• Переріз — 95мм.2; довжина 105 мм; Ø зовнішній 21 мм; Ø внутрішній 14 мм
• Робоча напруга — до 10кВ
• Покриття відсутнє
• Корозійна стійкість відповідає властивостям алюмінію без додаткової обробки
• Температурний діапазон експлуатації — від -40С до +80С
• Відповідність вимогам ДСТУ 50043.1 і ДСТУ 23469.0

Гільза сумісна з алюмінієвими проводами і кабелями відповідного перерізу. Може використовуватися як аналог стандартних алюмінієвих з’єднувальних гільз типорозміру 95. Підходить для монтажу в мережах загального призначення за відсутності вимог до антикорозійного покриття. Вибір цього варіанта виправданий у разі необхідності надійного нероз’ємного з’єднання в межах нормальних умов експлуатації.
