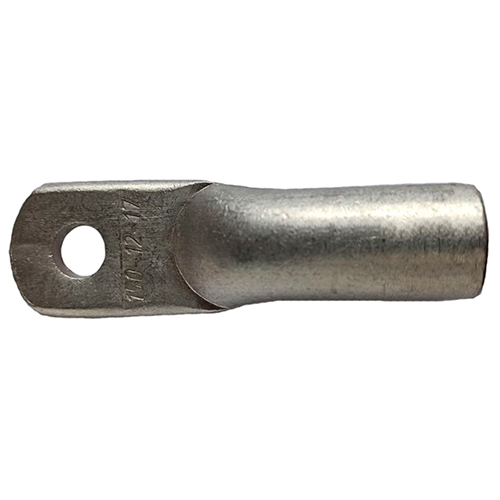

Наконечник DL-150 кабельний алюмінієвий

Кабельний наконечник DL-150 призначений для окінцювання алюмінієвих жил проводів і кабелів перерізом 150 мм². Виріб використовується для підключення кабелів до електрообладнання, розподільчих щитів і силових ліній, де потрібен надійний електричний контакт. Наконечник розрахований на експлуатацію у сухих і вологих приміщеннях, а також на відкритому повітрі при стандартних атмосферних навантаженнях. Маса виробу та габарити (довжина 113 мм, діаметр 22 мм) дозволяють застосовувати його у компактних і середніх за розмірами електричних збірках. Використання алюмінієвого матеріалу виключає електрохімічну несумісність при з’єднанні з алюмінієвими провідниками.

Монтаж наконечника виконується за допомогою механічного або гідравлічного кабельного преса для опресування трубчастої частини довжиною 52 мм. Допускається також пайка алюмінієвих жил безпосередньо в гільзу. Кріплення здійснюється кільцевим типом наконечника через отвір діаметром 12 мм, забезпечуючи фіксоване підключення до шин і контактних деталей. Рекомендується суворо дотримуватися сумісності з алюмінієвими кабелями відповідного перерізу, уникати використання з мідними провідниками. Перед монтажем необхідно очистити провідник від окислів і забезпечити щільне з’єднання для мінімізації перехідного опору.

Особливості конструкції:

• Матеріал виготовлення та його властивості: алюміній, що проводить струм, легкий і стійкий до корозії

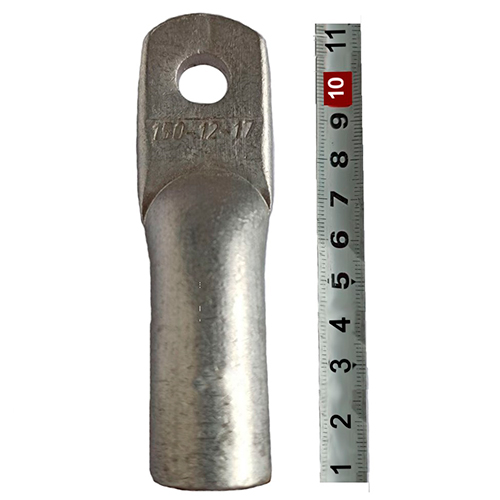

• Розміри та геометрія: загальна довжина 113 мм, довжина трубчастої частини 52 мм, зовнішній діаметр 22 мм, внутрішній діаметр 17 мм, отвір 12 мм
• Допустимі навантаження: відповідає перерізу кабелю 150 мм², розрахований на стандартні струмові навантаження для алюмінієвих провідників
• Тип захисного покриття: не ізольований
• Корозійна стійкість: висока при експлуатації з алюмінієвими кабелями, стійкий до атмосферної вологості
• Температурний діапазон експлуатації: стандартні температури для силових і розподільчих мереж
• Додаткові технічні особливості: кільцевий тип кріплення, сумісність виключно з алюмінієвими провідниками, можливе опресування або пайка

Наконечник DL-150 сумісний з алюмінієвими кабелями перерізом 150 мм² і кільцевими з’єднаннями на шинах з отвором 12 мм. Аналогічні вироби з асортименту виробника підходять для менших перерізів кабелю, але цей наконечник обирають за потреби надійного з’єднання силових ліній середньої потужності. Використання DL-150 виправдане у розподільчих пристроях, силових щитах і промисловій електриці, де важливі точність монтажу та довговічність контакту.
