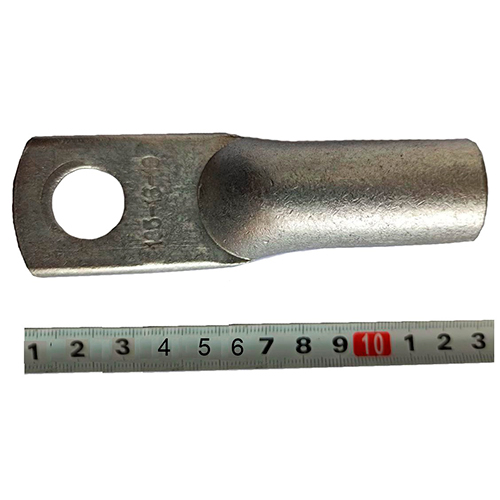

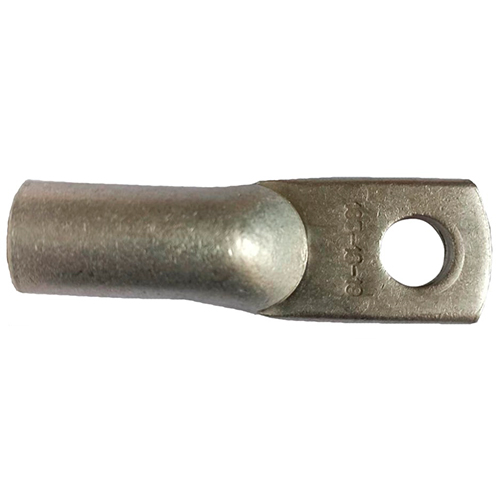

Наконечник DL-185 кабельний алюмінієвий

Кабельний наконечник DL-185 призначений для окінцювання жил алюмінієвих проводів і кабелів перерізом 185 мм². Виріб застосовується в електроустановках різного призначення для підключення кабелів до електрообладнання, розподільчих щитів і силових ліній. Наконечник розрахований на експлуатацію у стандартних умовах зовнішнього середовища, включаючи підвищену вологість і експлуатаційні струмові навантаження. Його конструкція забезпечує надійне та довговічне з’єднання під час роботи з алюмінієвими кабелями відповідного перерізу. Загальна довжина виробу становить 118 мм, діаметр кільця — 24 мм, а діаметр отвору для кріплення — 16 мм.

Монтаж кабельного наконечника здійснюється з використанням механічного або гідравлічного кабельного преса, що забезпечує рівномірне опресування трубчастої частини довжиною 54 мм. Допускається також пайка для додаткових способів з’єднання, якщо це передбачено проєктною документацією. Встановлення виконується на алюмінієві жили, при цьому дотримується відповідність перерізу кабелю і діаметра наконечника. Рекомендується уникати застосування наконечників з мідними або іншими металевими жилами без відповідних перехідних муфт. Перед монтажем слід перевірити відсутність пошкоджень на поверхні наконечника і кабелю.

Особливості конструкції:

• Матеріал виготовлення та його властивості: алюміній, що забезпечує низький контактний опір і сумісність з алюмінієвими жилами.
• Розміри та геометрія: загальна довжина — 118 мм, довжина трубчастої частини — 54 мм, зовнішній діаметр кільця — 24 мм, внутрішній діаметр отвору — 19 мм.
• Допустимі навантаження: розрахований на стандартні експлуатаційні струми алюмінієвих кабелів перерізом 185 мм².
• Тип захисного покриття: відсутня ізоляція, контактна поверхня не покрита.
• Корозійна стійкість: алюмінієвий сплав забезпечує стійкість до атмосферної корозії при нормальних умовах експлуатації.
• Температурний діапазон експлуатації: відповідає стандартам для алюмінієвих струмопровідних з’єднань.
• Додаткові технічні особливості: кільцева форма забезпечує рівномірний розподіл механічного навантаження під час закріплення болтом або шпилькою.

Наконечник DL-185 сумісний з алюмінієвими кабелями відповідного перерізу і може використовуватися замість аналогічних виробів інших виробників за умови дотримання розмірів і допустимих навантажень. Вибір цього варіанта виправданий за потреби надійного окінцювання алюмінієвих жил для монтажу у розподільчих системах, силових щитах і промисловому обладнанні.
