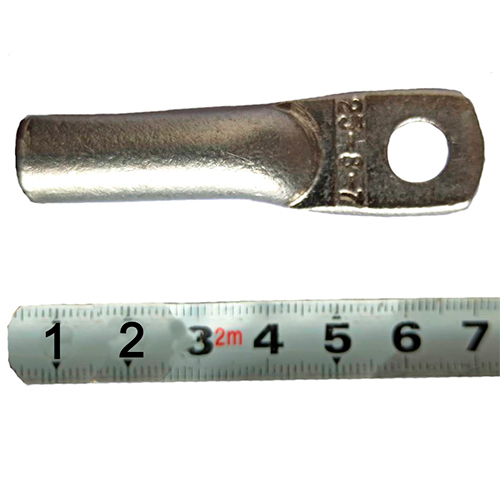

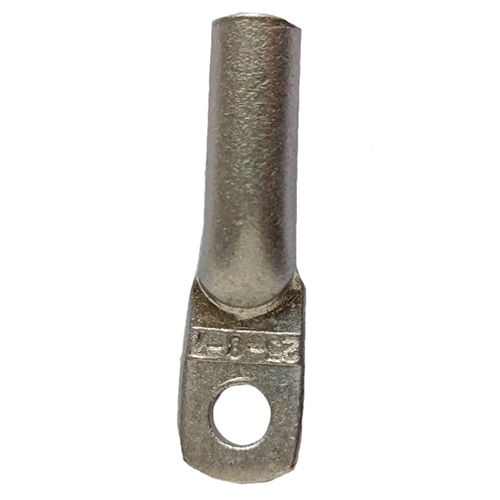

Наконечник DL-25 кабельний алюмінієвий

Кабельний наконечник DL-25 призначений для окінцювання алюмінієвих жил проводів і кабелів з перерізом 25 мм². Виріб забезпечує надійне підключення кабелю до електрообладнання у розподільчих щитах, лініях електропередач та промислових установках. Використовується в умовах відкритих і закритих приміщень, допускається експлуатація під впливом вологи та помірних механічних навантажень. Наконечник розрахований на кабелі з алюмінієвими жилами та забезпечує стабільний контакт при навантаженнях, характерних для силових кіл середньої напруги. Загальна довжина виробу становить 70 мм, діаметр кільця — 11 мм, діаметр отвору під кріплення — 8 мм.

Монтаж здійснюється з використанням механічного або гідравлічного кабельного преса для опресування трубчастої частини довжиною 29 мм. Допускається також пайка алюмінієвого наконечника до провідника. Кільцевий наконечник фіксується на кабелі без ізоляції, при цьому важливо дотримуватися відповідності матеріалу жил і наконечника — лише алюміній з алюмінієм. Під час встановлення слід уникати надмірного тиску на корпус і забезпечувати щільний контакт жили з трубчастою частиною. Рекомендується перевіряти герметичність з’єднання та відсутність перекосів при багатожильних проводах.

Особливості конструкції:

• Матеріал виготовлення: алюміній високої чистоти, забезпечує хорошу провідність і легкість монтажу
• Розміри та геометрія: загальна довжина 70 мм, довжина трубчастої частини 29 мм, зовнішній діаметр 11 мм, внутрішній діаметр 7 мм, отвір під кріплення 8 мм
• Допустимі навантаження: відповідає експлуатаційним вимогам для кабелів 25 мм²
• Тип захисного покриття: відсутня ізоляція
• Корозійна стійкість: алюміній стійкий до атмосферної корозії при експлуатації у стандартних умовах
• Температурний діапазон експлуатації: стандартний для алюмінієвих з’єднувачів силових кабелів
• Додаткові технічні особливості: кільцевий тип наконечника забезпечує надійне кріплення болтовим з’єднанням

Наконечник DL-25 сумісний з алюмінієвими кабелями відповідного перерізу і може використовуватися з аналогічними алюмінієвими гільзами для окінцювання жил. Застосування цього виробу виправдане у силових мережах, промислових установках і будівельних об’єктах, де потрібне надійне та довговічне з’єднання. Вибір цього типу наконечника є доцільним під час монтажу з кабельним пресом і пайкою, забезпечуючи стабільний електричний контакт і механічну міцність.
