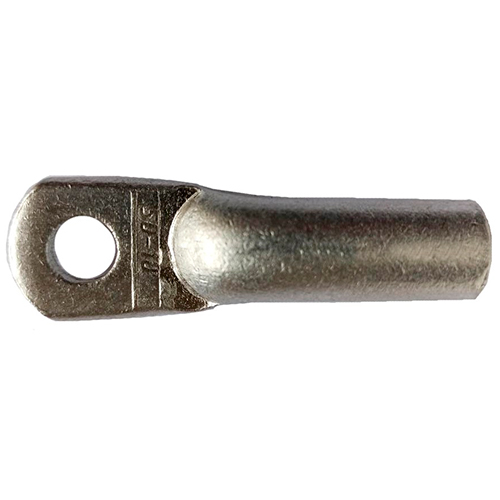

Наконечник DL-50 кабельний алюмінієвий

Кабельний наконечник DL-50 призначений для окінцювання жил алюмінієвих проводів і кабелів перерізом 50 мм². Виріб використовується для формування надійного електричного контакту під час підключення кабелю до електрообладнання. Наконечник підходить для застосування у стаціонарних і розподільчих електричних мережах, включаючи монтаж на лініях середньої та низької потужності. Конструкція розрахована на експлуатацію у сухих і вологих приміщеннях, а також на відкритому повітрі за помірних кліматичних умов. Вага наконечника та його габарити (довжина 84 мм, діаметр 14 мм) забезпечують зручність монтажу і транспортування. Максимальне навантаження визначається перерізом кабелю та відповідає стандартним вимогам до алюмінієвих жилових з’єднань.

Монтаж виконується методом опресування з використанням механічного або гідравлічного кабельного преса, що забезпечує постійний контакт і мінімальний опір. Допускається також пайка алюмінієвого наконечника з кабелем відповідного перерізу, якщо опресування неможливе. Встановлення потребує точного суміщення жили кабелю з трубчастою частиною наконечника, довжина якої становить 39 мм. Використання виробу з мідними або іншими кабелями не допускається. Рекомендується дотримуватися вимог до рівномірного розподілу тиску під час опресування та уникати перегріву під час пайки.

Особливості конструкції:

• Матеріал виготовлення: алюміній, що проводить струм і забезпечує легкість з’єднання

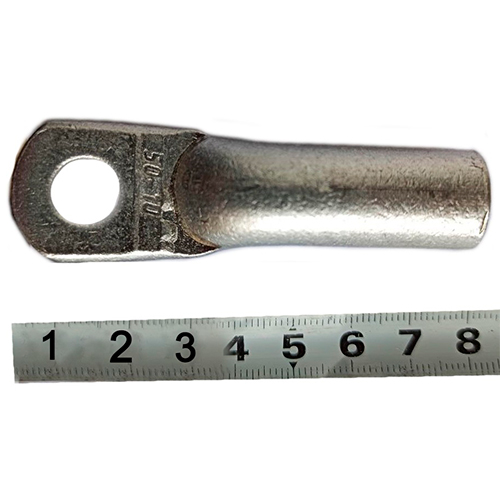

• Розміри: загальна довжина 84 мм, довжина трубчастої частини 39 мм, загальний діаметр 14 мм, внутрішній діаметр 10 мм, отвір 10.5 мм
• Допустимі навантаження: відповідають перерізу кабелю 50 мм²
• Тип захисного покриття: відсутній (неізольований)
• Корозійна стійкість: стандартна для алюмінію, рекомендується застосування в умовах без агресивних хімічних середовищ
• Температурний діапазон експлуатації: відповідає робочому діапазону алюмінієвих кабелів
• Додаткові технічні особливості: кільцевий тип наконечника для надійного контактного з’єднання, сумісність виключно з алюмінієвими жилами

Наконечник DL-50 сумісний з алюмінієвими кабелями відповідного перерізу і може використовуватися у системах розподілу електроенергії, силових та освітлювальних мережах. Як аналоги застосовуються інші алюмінієві кільцеві наконечники з отворами 10–11 мм і перерізом 50 мм². Цей варіант рекомендується для випадків, коли необхідний надійний контакт, простота монтажу та відповідність стандартам опресування алюмінієвих кабелів.
