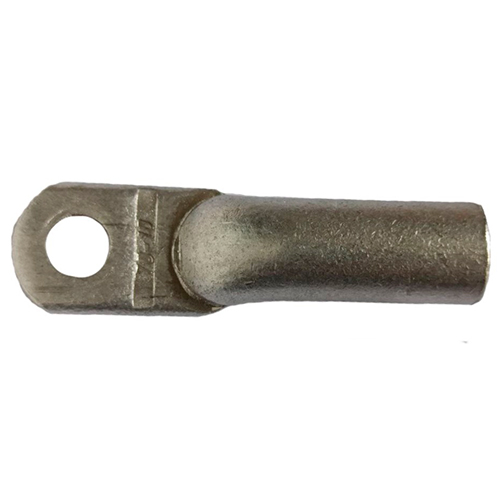

Наконечник DL-70 кабельний алюмінієвий

Кабельний наконечник DL-70 призначений для окінцювання алюмінієвих жил проводів і кабелів. Він забезпечує надійне підключення провідника до електрообладнання і підходить для систем із допустимими навантаженнями відповідно до перерізу жили 70 мм². Виріб використовується в умовах відкритих і закритих електроустановок, включаючи зовнішні лінії, де присутня помірна вологість і стандартні температурні коливання. Наконечник розрахований на експлуатацію з кабелями з алюмінієвими жилами і не сумісний з мідними провідниками. Конструкція дозволяє витримувати механічні навантаження під час монтажу та експлуатації, забезпечуючи стабільне електричне з’єднання. Загальна довжина наконечника становить 89 мм, діаметр — 16 мм, отвір кільця — 12,5 мм.

Монтаж наконечника здійснюється з використанням кабельного преса механічного або гідравлічного типу для опресування. Допускається також підключення шляхом пайки, однак необхідно дотримуватися сумісності з алюмінієвими проводами відповідного перерізу. Під час встановлення рекомендується використовувати відповідні інструменти для забезпечення рівномірного стиснення трубчастої частини довжиною 44 мм. Неправильне опресування може призвести до зниження електричної провідності або механічної міцності з’єднання. Виріб не потребує додаткової ізоляції і призначений для фіксованого монтажу на електрообладнанні.

Особливості конструкції:

• Матеріал виготовлення та його властивості: алюміній, забезпечує хорошу провідність і невелику вагу
• Розміри та геометрія: загальна довжина 89 мм, трубчаста частина 44 мм, загальний діаметр 16 мм, внутрішній діаметр 12 мм, отвір кільця 12,5 мм
• Допустимі навантаження: розрахований на переріз жили 70 мм², витримує стандартні механічні навантаження під час монтажу
• Тип захисного покриття: не ізольований
• Корозійна стійкість: алюміній стійкий до атмосферної корозії при експлуатації у нормальних умовах
• Температурний діапазон експлуатації: стандартні температури електроустановок (від –40°C до +70°C без втрати механічних властивостей)
• Додаткові технічні особливості: сумісний лише з алюмінієвими кабелями відповідного перерізу, монтаж під опресування або пайку

Наконечник DL-70 сумісний з алюмінієвими проводами перерізом 70 мм² і аналогічний виробам інших виробників за типом кільцевого з’єднання. Рекомендується до використання в електроустановках, де потрібне надійне окінцювання жил без додаткової ізоляції. Цей варіант варто обрати під час монтажу алюмінієвих кабелів на розподільчих щитах і обладнанні, що потребують стабільного та довговічного контакту.
