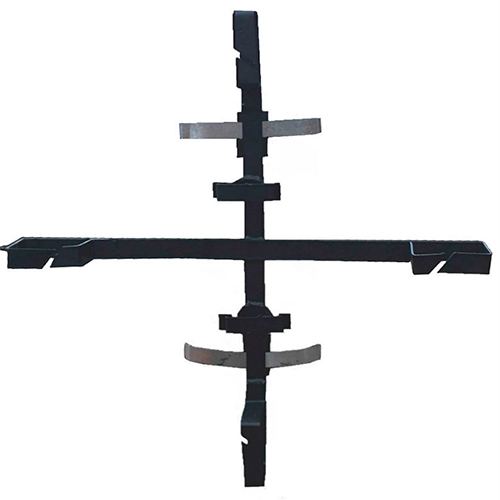

Пристрій для організації технологічного запасу кабелю УТЗК FOB 04-16

Пристрій запасу кабелю УТЗК FOB 04-16 (ПТЗК) призначений для організації та розміщення технологічного запасу оптичного кабелю на опорах повітряних ліній і стовпах. Виріб забезпечує компактне укладання кабелю зі збереженням необхідного радіуса вигину та одночасне встановлення розподільчого боксу. Застосовується під час будівництва та обслуговування ВОЛС, включаючи ділянки із зовнішнім встановленням. Маса конструкції становить 0.8 кг, що дозволяє монтувати її без залучення підйомної техніки. Пристрій розрахований на експлуатацію на відкритому повітрі при впливі опадів і перепадів температур.

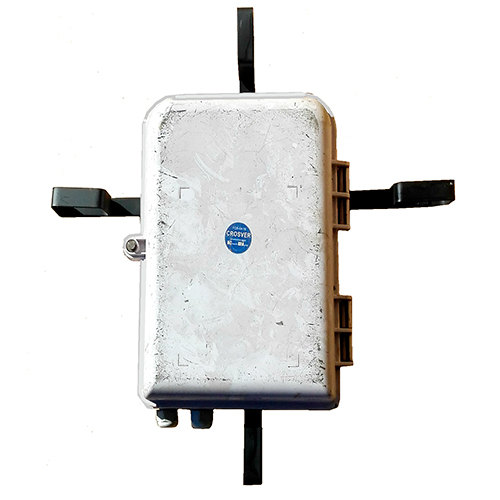

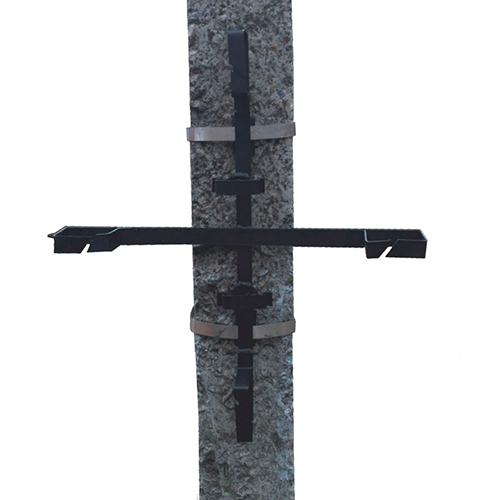

Монтаж виконується на опору за допомогою бандажної стрічки з подальшою фіксацією. Кріплення встановлюється з використанням стандартного інструмента для натягування та обрізання стрічки. Конструкція передбачає встановлення боксів типу FOB-03-12, FOB-04-16 та аналогічних за схемою кріплення без застосування додаткового кріплення. Фіксація корпусу здійснюється вбудованими скобами-защіпками, що забезпечують стабільне положення боксу на кронштейні. Під час встановлення необхідно дотримуватися вимог щодо мінімального радіуса вигину кабелю та не допускати перевантаження конструкції.

Особливості конструкції:

• Матеріал виготовлення — сталь марки Ст3, що забезпечує міцність і технологічність під час обробки
• Конфігурація розрахована на розміщення запасу кабелю та встановлення боксу відповідного типорозміру
• Несуча здатність визначається міцністю сталевої основи та способом кріплення до опори
• Захисне покриття — антикорозійна ґрунтовка та фарбування
• Стійкість до корозії під час експлуатації в умовах атмосферного впливу
• Призначено для зовнішньої експлуатації за від’ємних і додатних температур
• Тип виробу — кронштейн для телекомунікацій з інтегрованою системою фіксації боксу

Пристрій сумісний із розподільчими боксами FOB-03-12, FOB-04-16 та аналогічними моделями з ідентичною схемою кріплення. Може застосовуватися як альтернатива окремим кронштейнам і тримачам запасу кабелю, коли потрібно об’єднати функції в одному вузлі. Підходить для мереж FTTH і магістральних ділянок ВОЛС, де важливе компактне розміщення обладнання на опорі.
