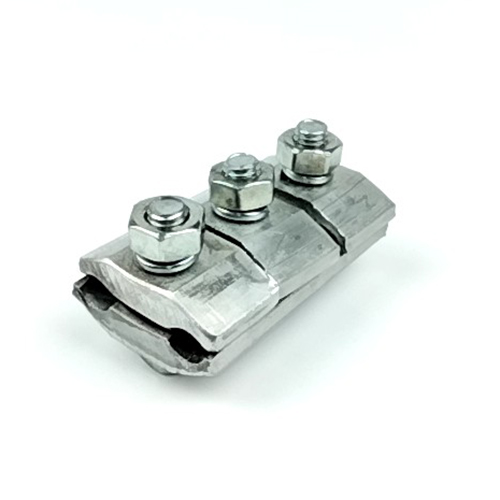

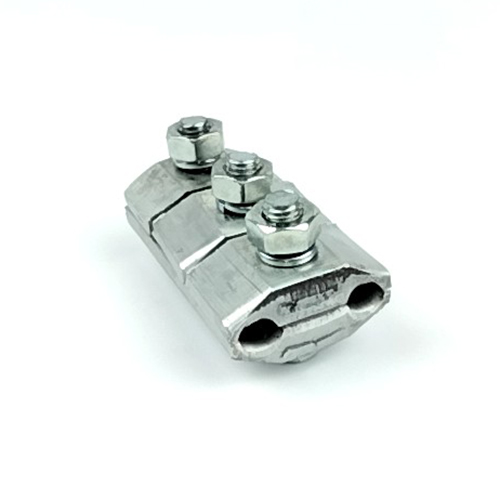

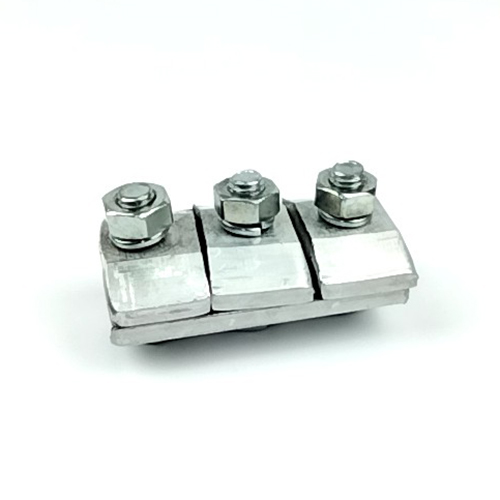

Затискач плашковий ПА-2-2 (9.6-12.3)

Затискач з'єднувальний плашковий ПА-2-2 призначений для формування надійних електричних з'єднань алюмінієвих і сталевоалюмінієвих проводів марок А70, АС50/8, АС70/11, а також захищених проводів СІП-3 перерізом 50 і 70 мм². Використовується на анкерних опорах ПЛ для створення шлейфів і виконання відпаювань. Конструкція розрахована на експлуатацію у вуличних умовах, витримує навантаження при натягуванні проводів і вплив атмосферних факторів. Застосовується для формування петлі проводів при анкерному кріпленні на штирьових ізоляторах. Діапазон діаметрів провідників становить від 9,6 до 12,3 мм. Затискач розрахований на довготривалу роботу без додаткової антикорозійної обробки.

Монтаж здійснюється за допомогою механічного обтискання на відповідних ділянках проводів. Затискач встановлюється на підготовлені жили проводів, поздовжні виступи на жолобах забезпечують посилення механічної міцності закладення та покращення електричного контакту. Для фіксації застосовується ручний або гідравлічний інструмент для обтискання плашкових з'єднань. Рекомендується контролювати діаметр провідника і відповідність марки проводів зазначеному діапазону. Під час експлуатації слід уникати механічних пошкоджень і перевищення допустимого навантаження на лінію.

Особливості конструкції:

• Матеріал виготовлення: алюміній, що забезпечує високу провідність і стійкість до механічних навантажень
• Габарити: розраховані на провідники діаметром 9,6–12,3 мм
• Допустимі навантаження: відповідають стандартам для з'єднання проводів перерізом 50–70 мм²
• Захисне покриття: відсутня необхідність в антикорозійній обробці
• Корозійна стійкість: експлуатація можлива у стандартних вуличних умовах без додаткового захисту
• Температурний діапазон експлуатації: -40…+50 °C
• Додаткові особливості: поздовжні виступи на жолобах підвищують міцність закладення та покращують електричний контакт, підходять для формування петель при анкерному кріпленні

Затискач ПА-2-2 сумісний з алюмінієвими і сталевоалюмінієвими проводами зазначених марок, а також із захищеними проводами СІП-3. Аналогами є інші плашкові з'єднувальні Затискачи для проводів 50–70 мм². Рекомендується обирати цей Затискач при необхідності анкерного кріплення та формування шлейфів на опорах ПЛ із дотриманням заявлених діаметрів провідників.
