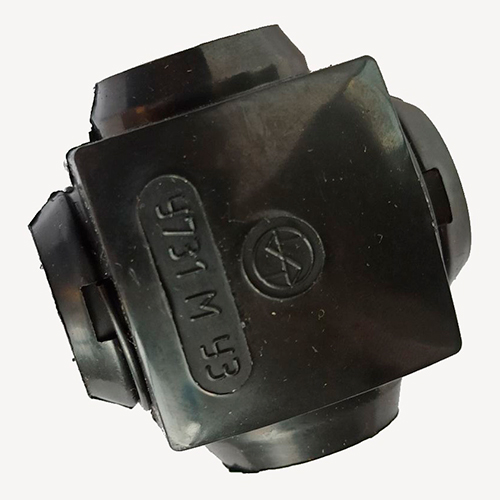

Затискач відгалужувальний У731 М У3 (4-10/1.5-10)

затискач відгалужувальний У731 М У3 (4-10/1,5-10) призначений для виконання відгалужень від магістральних кабелів і проводів напругою до 660 В без розрізання струмопровідної жили. Виріб застосовується під час монтажу розподільчих ліній в електроустановках житлових, адміністративних і промислових об'єктів. Підходить для з'єднання алюмінієвих і мідних провідників, а також їх комбінації в одній точці підключення. Діаметр магістрального проводу становить 4-10 мм, відгалужувального — 1,5-10 мм. Габаритні розміри корпусу — 45х45х36 мм, що дозволяє використовувати затискач в обмеженому монтажному просторі. Конструкція розрахована на експлуатацію в умовах помірного клімату категорії У3.

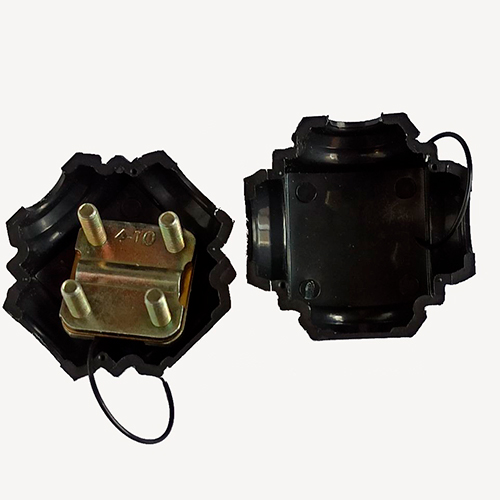

Монтаж виконується з попереднім зняттям ізоляції в місці встановлення без порушення цілісності провідника. Фіксація забезпечується затягуванням болтів, які стягують профільовані плашки сердечника навколо жил. Для встановлення використовується стандартний слюсарний інструмент, що забезпечує контрольоване зусилля затягування. Контакт формується за рахунок щільного обтиснення проводів латунними елементами. Корпус має негерметичне виконання, тому при встановленні на відкритому повітрі потрібне розміщення в захисних коробках або щитах. Не рекомендується застосування в середовищах з прямим впливом вологи та агресивних речовин.

Особливості конструкції:

• Корпус з негорючого полікарбонату з електроізоляційними властивостями
• Габарити 45х45х36 мм, компактна прямокутна форма
• Робота в мережах до 660 В
• Металевий сердечник з латуні без додаткового покриття
• Стійкість до корозії за рахунок застосування латунних струмопровідних елементів
• Виконання У3 для експлуатації в помірному кліматі
• Профільовані плашки з маркуванням перерізів, болтове з'єднання, негерметична конструкція

затискач сумісний з мідними та алюмінієвими жилами відповідних діаметрів. Може застосовуватися як альтернатива клемним колодкам при необхідності відгалуження без розриву магістралі. Оптимальний для стаціонарних розподільчих вузлів, де потрібен надійний болтовий контакт і контроль зусилля затягування. Вибір даної моделі виправданий під час роботи з провідниками в діапазоні 4-10/1,5-10 мм і відсутності вимог до герметичності з'єднання.
