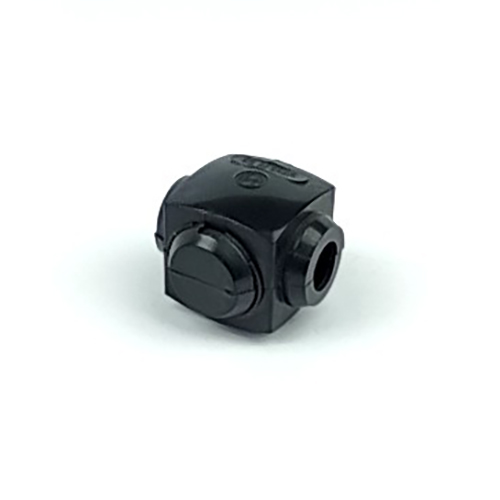

Затискач відгалужувальний У733 (16-35)(1.5-10)

затискач відгалужувальний У733 (16-35)(1,5-10) призначений для улаштування відгалужень від магістральних ліній кабелів і проводів напругою до 660 В. Застосовується в розподільчих мережах низької напруги під час монтажу відгалужень без розрізання провідника. Установлення виконується з попереднім зняттям ізоляції в місці контакту. Підходить для з'єднання алюмінієвих і мідних жил, а також їх комбінацій. Габаритні розміри виробу становлять 45х45х36 мм, що дозволяє використовувати його в обмеженому монтажному просторі.

Монтаж здійснюється шляхом розміщення магістрального провідника перерізом 16–35 мм і відгалужувального провідника перерізом 1,5–10 мм у відповідні пази сердечника. Фіксація виконується болтовим з'єднанням з рівномірним затягуванням до забезпечення стабільного електричного контакту. Для встановлення використовується стандартний монтажний інструмент під головку болта. Попереднє зняття ізоляції обов'язкове, оскільки корпус має негерметичну конструкцію. Рекомендується застосовувати виріб у сухих приміщеннях або в місцях, захищених від прямого впливу вологи.

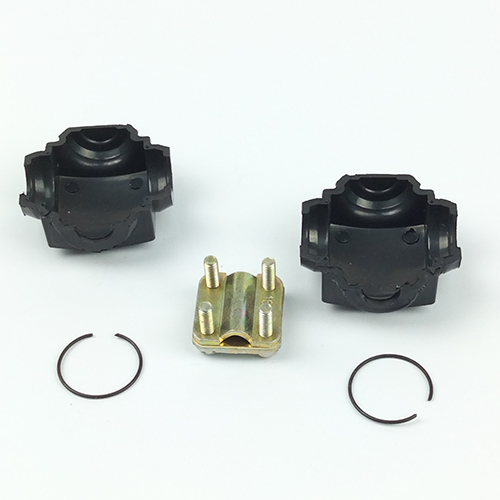

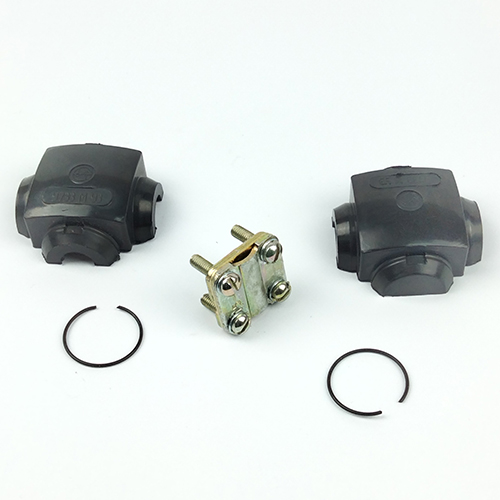

Особливості конструкції:

• Корпус з негорючого полікарбонату з ізоляційними властивостями
• Металевий сердечник з латуні
• Профільовані плашки під конкретні перерізи провідників
• Болтове стяжне з'єднання для формування контакту
• Діапазон магістрального проводу: 16–35 мм
• Діапазон відгалужувального проводу: 1,5–10 мм
• Маркування типорозміру на корпусі та позначення перерізів на плашках
• Негерметичне виконання корпусу

затискач сумісний з мідними та алюмінієвими провідниками відповідних перерізів у мережах до 660 В. Може застосовуватися як альтернатива іншим болтовим відгалужувальним Затискачам за необхідності збереження цілісності магістральної жили. Вибір даного виконання виправданий під час монтажу в розподільчих коробках і щитах, де потрібне компактне та обслуговуване з'єднання з можливістю контролю затягування.
