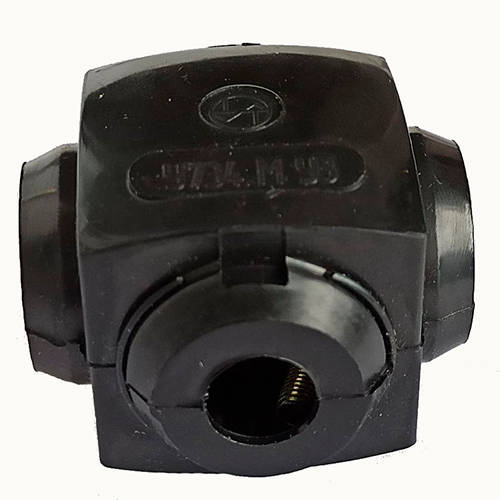

Затискач відгалужувальний У734 М У3 (16-35/16-25)

затискач відгалужувальний У734 М У3 (16-35/16-25) призначений для виконання відгалужень від магістральних ліній кабелів і проводів з напругою до 660 В без необхідності розрізання провідника, з можливістю зняття ізоляції на місці монтажу. Застосовується на лініях електропередачі, мережах освітлення та розподільчих кабелях. Конструкція розрахована на роботу з алюмінієвими, мідними проводами та їх комбінаціями. Діаметр магістрального провідника становить 16–35 мм, відгалужувального — 16–25 мм. Габарити виробу 45×45×36 мм, маса і розміри забезпечують зручність монтажу на опорах, у шафах і на фасадах будівель за стандартних зовнішніх умов експлуатації.

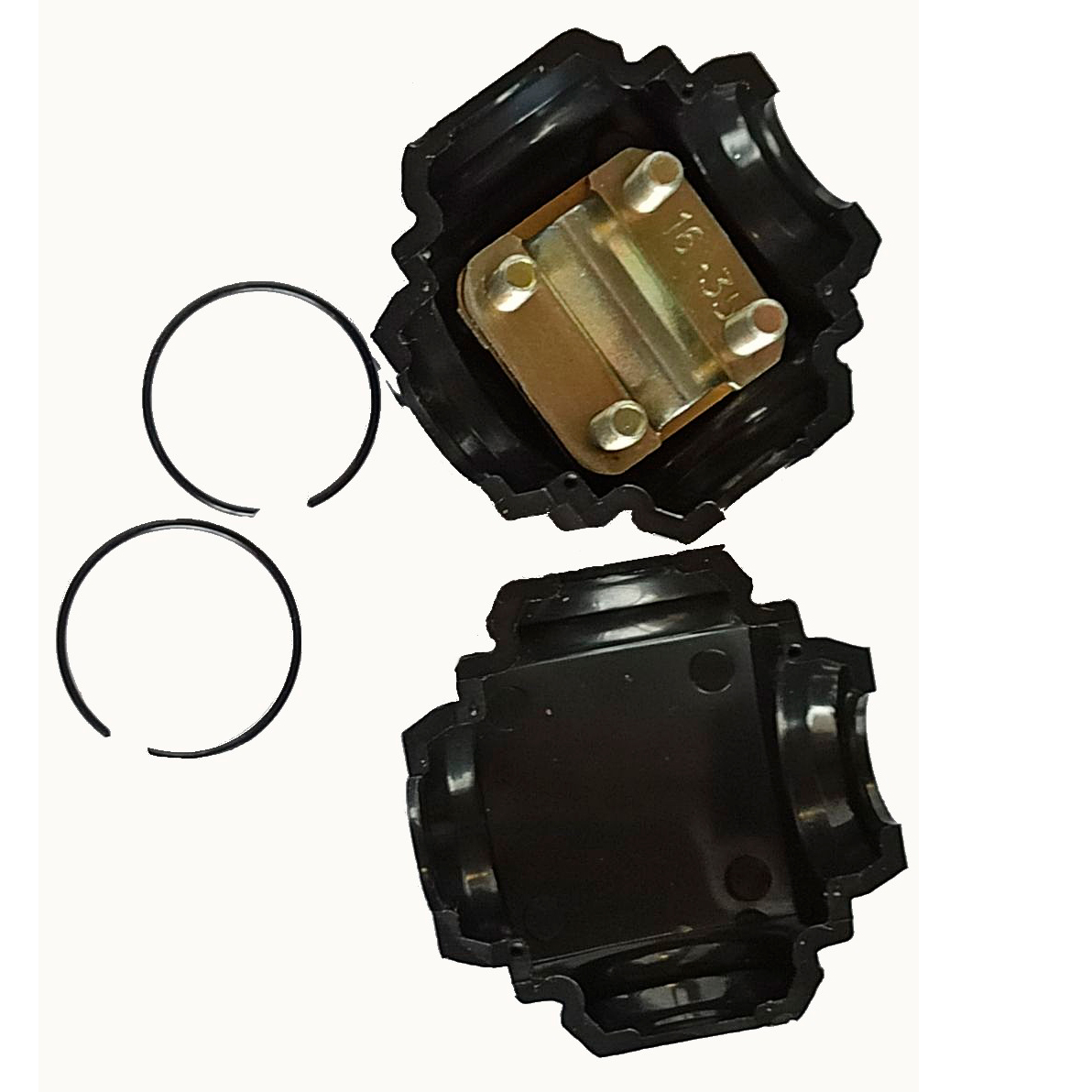

Монтаж затискачу здійснюється з використанням болтового кріплення сердечника, профільованого під типорозмір кабелю. Плашки сердечника фіксуються за допомогою затягування болтів, забезпечуючи електричний контакт без додаткового паяння або обтиснення. Інструментом слугують стандартні гайкові ключі або динамометричні викрутки. Корпус затискачу з негорючого полікарбонату забезпечує захист сердечника від механічних пошкоджень, при цьому конструкція негерметична. Рекомендується уникати прямого впливу води та агресивних хімічних середовищ, не перевищувати допустимі діаметри провідників і зусилля затягування болтів.

Особливості конструкції:

• Матеріал виготовлення: корпус з полікарбонату, сердечник з латуні
• Габарити: 45×45×36 мм; профіль плашок відповідає діаметрам 16–35 мм (магістраль) і 16–25 мм (відгалуження)
• Допустимі електричні навантаження: напруга до 660 В
• Захисне покриття: відсутнє, конструкція негерметична
• Корозійна стійкість: латунний сердечник стійкий до окиснення за нормальних умов
• Температурний діапазон експлуатації: стандартний для кабельних з'єднань відкритого типу
• Додаткові особливості: на корпусі нанесено позначення типорозміру, плашки сердечника марковані перерізами кабелю

затискач сумісний з алюмінієвими та мідними провідниками, включаючи їх комбінації. Аналогічні рішення представлені іншими затискачами серії У7, однак модель У734 М У3 є переважною за необхідності швидкого монтажного відгалуження без розрізання магістралі. Використовується на лініях з обмеженим простором для встановлення та при стандартних навантаженнях на провідники.
